Offline Motion CNC Controller Kit DDCS V4.1 voor draaibank skeletvormende machine
  • Offline Motion CNC Controller Kit DDCS V4.1 voor draaibank skeletvormende machine
  • Offline Motion CNC Controller Kit DDCS V4.1 voor draaibank skeletvormende machine
  • Offline Motion CNC Controller Kit DDCS V4.1 voor draaibank skeletvormende machine
  • Offline Motion CNC Controller Kit DDCS V4.1 voor draaibank skeletvormende machine
  • Offline Motion CNC Controller Kit DDCS V4.1 voor draaibank skeletvormende machine

Offline Motion CNC Controller Kit DDCS V4.1 voor draaibank skeletvormende machine

Plaats van herkomst China
Merknaam Rattm Motor
Certificering CE
Modelnummer DDCSV4.1
Productdetails
Modelnummer:
DDCS V 4.1
Aantal fasen:
Eénfase
Certificering:
CE
Afmeting:
19x13x3 cm
Ononderbroken Outputstroom:
1A
Inlaatspanning:
24V
Aanpasbare motor:
met een vermogen van niet meer dan 50 W
Markeren:

Offline-bewegings-cnc-controllerkit

,

CNC Controller Kit DDCS V4.1

,

CNC-bewegingsregelaar voor draaibank

Betaling & het Verschepen Termijnen
Min. bestelaantal
1 stuk
Prijs
$249-269
Verpakking Details
Kartonnen doos, 45*25*35
Levertijd
3-5 werkdagen
Betalingscondities
T/T, Western Union, Paypal
Levering vermogen
100 stuks per dag
Productomschrijving

3-assige/4-assige CNC-offline-bewegingsregelaar DDCS V4.1 voor draaibank-skeletmachines

Goed nieuws:We hebben pakhuizen in sommige landen, check als blaasblaas.

Overzeese opslagplaats-snel verzenden- btw-vrij
Locatie van het magazijn Vervoerder Land van aflevering Leveringstermijn Voordelen
Duitsland en Tsjechië DHL/GLS EU-landen 3-12 werkdagen

1Snel bezorgd.

2Geen BTW-belasting

Verenigde Staten UPS/USPS Alleen Verenigde Staten 3-12 werkdagen

1Snel bezorgd.

2Geen BTW-belasting

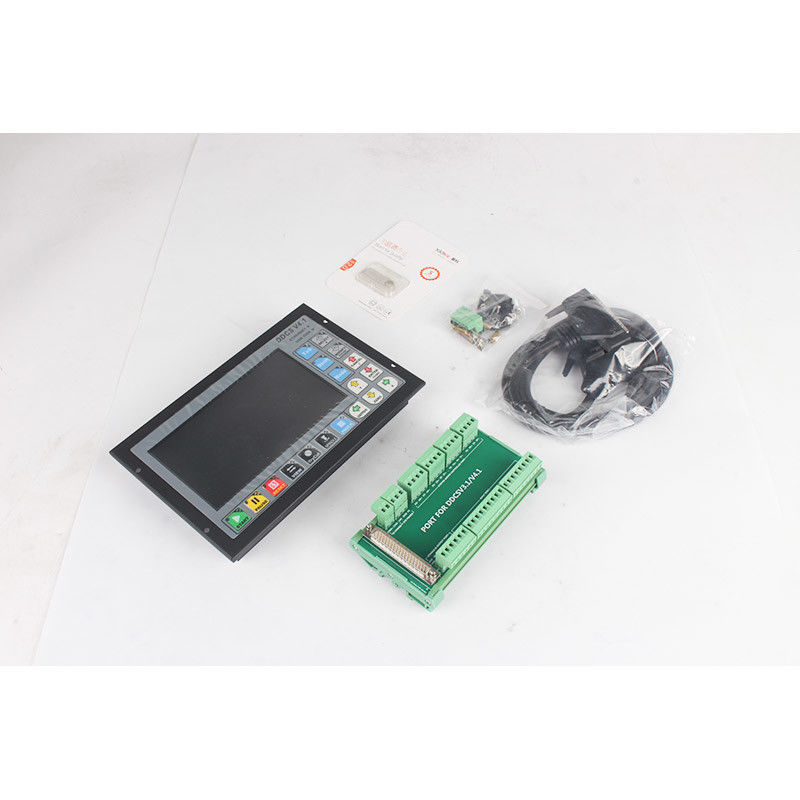

Het pakket omvat:



1 × DDCSV4.1 CNC-controller (optioneel op 3/4-as)
1 × 4 GB USB-stick
1 × USB-verlengkabel en andere kleine toebehoren
1 × Breakout Board
De Engelstalige gebruikershandleiding zal per e-mail naar u worden gestuurd,please laat uw e-mail ID achter na aankoop,thx. Ik heb het gedaan.



Productbeschrijving:


DDCS V4.1 is een 3/4-assige offline bewegingscontroller die is geüpgraded op basis van DDCS V3.1, V2.1 en V1.1. DDCS V4.1 verder

Erven van de consistente eenvoudige en efficiënte kenmerken van de DDCS-serie, en volgens de tekortkomingen van DDCS V3.1,

Het algoritme is verbeterd en de programmering instructie rotatie is verhoogd.

Bevels, enz., verbeteren de simulatiefunctie, enz., ondersteunen IO-poortconfiguratie, enz., en verbeteren de productfunctie van de

DDCS CNC-controller als geheel, waardoor het functioneel is.

Stabieler en krachtiger, en meer geschikt voor de behoeften van de klant.

DDCS V4.1 CNC-systeem neemt ARM+FPGA-ontwerpstructuur aan, ARM voltooit de mens-machine-interface en het code-analyse-gedeelte,

en FPGA voltooit de bodem

Layer algoritme en controle puls generatie deel, fpga snelheid generator 32 bits snelheid generator, die de resolutie maakt

Het gaat om een hogere snelheid en versnelling.

Redelijk ontwerp, betrouwbare besturing en handige bediening, DDCS V4.1 verbetert de productfunctie en de panelenstructuur,

Maar 17 sleutels kunnen nog steeds alle de-

DDCS V4.1 ondersteunt ook de universele FANUC-compatibele G-instructieset.





Offline Motion CNC Controller Kit DDCS V4.1 voor draaibank skeletvormende machine 0



1) 7-inch scherm, 17 toetsen; 18 optocoupler geïsoleerde digitale invoerinterfaces, 3 optocoupler geïsoleerde digitale invoerpoorten;

2) De nieuwe versie versterkt het algoritme en introduceert een nieuw algoritme voor bewegingsplanning, dat het pad van kleine lijnsegmenten gladder maakt door configureerbare contourfouten;

3) 1 kanaal 0-10V analoge uitgangsinterface voor de snelheidsregeling van de spindel en de spindel kan worden geconfigureerd als een servospindel;

4) De 3- tot 4-assige aandrijflijn maakt gebruik van de differentialiteit en de dubbele pulsmodus, de maximale uitgangsfrequentie van de interpolatiepuls bedraagt 500Khz;

5) ARM9-hoofdbesturingschip, FPGA-kernalgoritmechip;

6) 7-inch TFT-scherm; grootte: 1024x600 pixels, resolutie: 72 pixels/inch;

7) Het hoofdbesturingsapparaat is 24 VDC en de stroomcapaciteit moet ten minste 0,5 A zijn; de IO-poort is eveneens 24 VDC en de stroomcapaciteit moet

Het vermogen van de hoofdstroomvoorziening moet niet lager zijn dan 0,5 A; de hoofdstroomvoorziening, de IO-poort, de IO-poort; wanneer er geen stroomvoorziening is naar de IO-poort,Alle IO-poorten zijn ongeldig.;

8) Ondersteuning van standaard MPG;

9) Ondersteuning van eenastig handmatig joggen en koppelen en op vaste afstand bedienen van knoppen op het paneel;

10) Ondersteuning van het uitvoeren van specifieke lijn- en dichtstbijzijnde puntoperaties;

11) Ondersteuning van zwevende gereedschapsinstelling, vaste gereedschapsinstelling, hoekpuntinstelling en meet van gereedschaplengte

12) Ondersteunt arrayverwerking, sequentiële verwerking, vlakfrees en cilindrische frees;

13) Ondersteuning van de verschuivingsregeling van XYZA-vieras;

14) Ondersteunende pauze-breukpunten, uitschakelpunten en belastingbreukpunten

15) Ondersteuning van multi-workpiece oorsprongsoperatie, gebruikers kunnen de oorsprong en de lading van oorsprong opslaan indien nodig

16) Ondersteuning van het centreren van de X- en Y-as;

17) Ondersteuning simulatie werking en tijdens de simulatie, kunt u de vergroting aan te passen om zorgvuldig te observeren of de programmering pad is in overeenstemming met de verwachtingen, en uit te voeren software limiet

Bit check, je kunt pauzeren naar believen tijdens de simulatie, na het drukken op de startknop, het systeem zal de uitvoering van de simulatie pauze stoppunt beginnen

18) De communicatie tussen de controller en de computer kan worden gerealiseerd via de Ethernet-aansluiting, die handig is voor bewerkingen zoals het lezen en kopiëren van bestanden;

19) Het geheugen van de controller is 1 G; het G-commando kan ook van de U-schijf worden gelezen en de bestandsgrootte van het G-commando is niet vereist;

spraakpakket;

20) De taal van de controller heeft een internationale codering en ondersteunt in principe alle talen.

21) DDCS V4.1-controller ondersteunt alleen NPN-grensschakelaar;

22) De gebruiksrechten van de verwerkingsverantwoordelijke omvatten exploitant, beheerder en superbeheerder.



Nieuwe functies van DDCS V4.1 versus DDCS V3.1:

1) Toegevoegde bestandsoverdracht via Ethernet;

2) De mappingsasfunctie wordt toegevoegd aan de CNC-functie (kan worden gebruikt voor de configuratie van de dubbele Y-gangstructuurmachine);

3) De spindel kan ook worden geconfigureerd als een servospindel;

4) Toegevoegde biascorrectie;

5) Het commando voor het programmeren van poolcoördinaten en het commando voor de rotatie worden aan het commando toegevoegd en het commando voor de compensatie van de straal is perfect;

6) De bewegingsplanning introduceert een nieuw algoritme om het pad van kleine lijnsegmenten gladder te maken door middel van configureerbare contourfouten;

7) In totaal worden drie detectiefuncties ondersteund: hoekdetectie, innercirkelcentrumdetectie en buitenste cirkelcentrumdetectie;

8) Verbeter de gespecificeerde lijnstartfunctie en de dichtstbijzijnde startpuntfunctie, ongeacht hoe groot het bestand is, het kan snel binnen een paar seconden worden gestart;

9) Verbeter de simulatiefunctie. Tijdens de simulatie kunt u de vergroting aanpassen om zorgvuldig te observeren of het programmeringspad aan de verwachtingen voldoet,en een software limiet controle uit te voeren.

, kan tijdens de simulatie naar eigen goeddunken worden gestopt; na drukken op de startknop begint het systeem met de uitvoering vanaf het simulatiepauzepunt;

10) Wat de ingangspoort betreft, kan de poortfunctie willekeurig worden geconfigureerd en wordt de bestuurdersalarm-ondersteuning toegevoegd;

11) Voor de as wordt een cyclische encoder toegevoegd. De cyclische encoder is vooral nuttig voor het verwerken van bestanden waarbij een blijft groeien;

12) Er is ook een parseringsfout prompt. DDCS V3.1 is er nooit geweest, en als er een parseringsfout is, zal het direct stoppen;

13) De taal heeft een internationale codering, die in principe alle talen ondersteunt. Het voordeel is dat het kan worden gebruikt als een taalpakket van verschillende tekens;

14) Verhoog de parameter van de noodstopversnelling om de enorme impact te verhelpen die wordt veroorzaakt door de directe stop wanneer de werktuigmachine met hoge snelheid beweegt;

15) FPGA-snelheidsgenerator neemt 32-bit-snelheidsgenerator aan, en de resolutie van snelheid en versnelling is hoger.

Offline Motion CNC Controller Kit DDCS V4.1 voor draaibank skeletvormende machine 1
