Het pakket omvat:

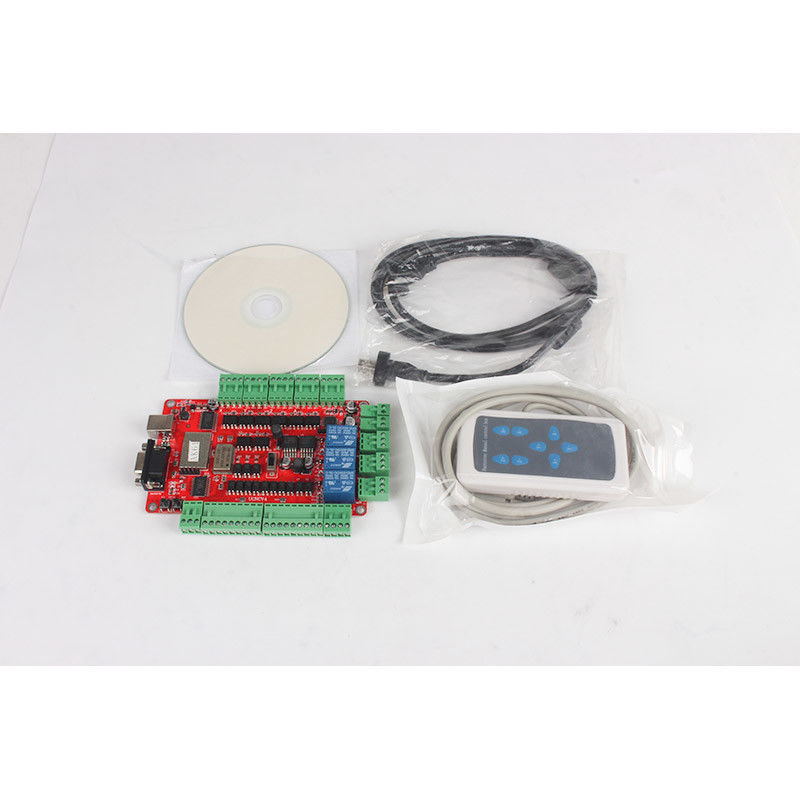

1 x 4 Axis USBCNC breakout board
1 x handbediener
1 x USB-kabel
De Engelstalige gebruikershandleiding zal per e-mail worden verzonden.
Video instellen:https://youtu.be/4WstI8lzko8
Engelse handleiding:Het is de bedoeling van de Commissie om de volgende maatregelen te treffen:
(Dit bord is geschikt voor WIN XP/7 System- Ja.
1Een korte introductie van de producten
USBCNCV4.0 is een hoogwaardige bewegingscontroller die gebaseerd is op PC-software USBCNC control, het systeem kan de omzetting van
G-code voor het aansluiten van het stuurbewegingssignaal van de stappenmotor zonder dat extra hardware en software nodig is.
Deze besturingskaart is compatibel met de meeste stapper driver en servo driver, het is een perfecte controller die in plaats van parallel Mach3 interface board.
Minimale configuratie:
1) CPU:1GHz
2) Geheugen: 512 MB
3) 500 MB vrije schijfruimte
4) DIRECTX9-grafica-apparaat met WDDM 1.0 of hoger stuurprogramma
5) USB 2.0-interface
6) Netto KADER 3.5SP1
Aanbevolen configuratie:
1) CPU:2GHz dikaryon
2) Geheugen: 2 GB;
3) 1 GB vrije schijfruimte
4) DIRECTX9-grafica-apparaat met WDDM 1.0 of hoger stuurprogramma
5) USB 2.0-interface
6) Netto KADER 3.5SP1
3.Aanzicht en grootte van de productie
1Na de herziening,V4 versie met de rode PCB-plaat, PCB grootte is 135,3 * 82,5 mm;
2De voorkant van de smalle rand is geplaatst met USB-communicatie-interface en DB9-handbesturingsinterface voor het gemak van klanten die rechtstreeks van het casespaneel worden getrokken;
3. De back-end van de smalle rand is de power input en output interface en 3 relais output interface; relais is een sterke interferentie bron, relais weg van het ontwerp van de belangrijkste controle chip,
het draagt bij tot de stabiliteit van het bestuur;
4Een van de twee brede zijden is de stappenmotor en de signaaluitgang van de hoofdasbeheersing.
5. De andere kant van twee brede zijkanten is de noodstop, handmatige snelheid invoer, het beperken van de input interface; één kant voor de input, een andere zijde output verbindingsmodus is eenvoudig en handig;
6. 5V en 12V vermogen module compacte onafhankelijkheid, veiligheid, stabiliteit;
7. Externe zorgen voor de stabiliteit van het systeem werken effectief met kristal actieve en hoofd controle chip schild;
8De software is USBCNC, niet Mach3, let op!
4.Gedetailleerde functionele introductie
A. Invoerspanning van de kaart: 15~36V;
B. Werkspanning van de grenspoort: 12V;
C. Uitgangsspanning van het signaal van de stapmotor: 5 V;
D. Spanning van de externe voedingsbron: 12V;
Opmerking: gemarkeerd 15~36VDC is input interface, gemarkeerd 12V is output interface, kan niet verkeerd bedrading.
5Functie en definitie van elke module
A) USB-interface, verbinding met de computer USB-poort door middel van deze interface, kunt u de software usbcnc gebruiken om dit bord te bedienen,
Deze USB-interface is de vierkante B-interface. Gebruik een USB2.0-aansluitkabel met afscherming en magnetisch en niet langer dan 2 meter lang.
B) Interface van de handbedieningskist, externe handbedieningskist kan deze interface gebruiken om toegang te krijgen tot het systeem, de interface is standaard DB9-vorm, de definitie ervan is weergegeven in de volgende tabel.
C) Vermogen indicator, zoals in figuur D10 hierboven is aangegeven, is de voorkant USB-vermogen indicator, dit licht wordt verlicht na verbinding van de USB-poort met de computer,
D2 hieronder is de achterkant van de stroom indicator licht, dit licht zal ook oplichten wanneer het bord kaart werk stroomtoegang ermee.
D) Board card firmware upgrade knop UP en reset knop RST, firmware is bijgewerkt, dus upgrade knop niet nodig om te gebruiken,
De resetknop moet worden gebruikt wanneer de boord moet worden herstart.
E) Interface voor handmatige snelheidsregeling, verbindingsmodus met bedrading zoals weergegeven in de volgende figuur.
De definities van grensinterfaces worden in de onderstaande tabel weergegeven.
G) Schakelaar voor de spindelregelingsselectie, zoals weergegeven op figuur 1-6, schakeling naar de S1-positie voor de spindelversnellingsregeling;
Schakelpositie Schakel naar beneden voor uitgangscontrole MIST relais.
H) Externe pauze- en resetinterface; de 2 voet gemarkeerde pauzeverbindingsschakelaar, de 2 voet gemarkeerde RESET-verbindingsschakelaar.
I) Software MIST control relay output, software instellingen output gemarkeerd 3, gedefinieerd van boven naar beneden, 3 voet isNC,- Nee.,COM.
J) Software FLOOD control relay output, output gemarkeerd 2 in de software-instellingen, gedefinieerd van boven naar beneden, 3 voet isNC,- Nee.,COM.
K) Software SPINDLE control relay output, output gemarkeerd 1 in de software-instellingen, gedefinieerd van boven naar beneden, 3 voet isNC,- Nee.,COM.
L) Board werkende stroominvoer,niveaus boven negatief onder als het bord ondertekend, let op de input DC 15 ~ 36V, overspanning of omgekeerde verbinding zal het bord beschadigen.
M) 12V-uitgangsinterface. zoals aangegeven op het bord, is GND - 12V +.
N) Spindelcontrole-uitgangsinterface: definities draaien voor GND DIR PWM2 12V, respectievelijk is grond,richtingssignaaluitgang, spindel 0~10V snelheidscontrole-signaaluitgang, 12V-uitgang.
O) De definitie is:CK+CK-DIR+DIR, respectievelijk impuls positief, impuls negatief, richting positief,
richting negatief, het bord met behulp van een gemeenschappelijke anode verbindingsmethode, zodat CK + en DIR + verbonden met elkaar om contact te maken met de 5V op het bord,
dit bord ondersteunt niet de gemeenschappelijke kathodesluitingsmethode, de specifieke bedradingsmethoden zijn opgenomen in figuur 1-11.
De meeste bestuurders op de markt zouden nu niet verbonden moeten zijn met het EN-signaal en standaard regelmatig rechtstreeks moeten werken.
P) Z-as stapmotorregelaarssignaaluitgang, de definitie is CK+CK-DIR+DIR-, respectievelijk voor impuls positief, impuls negatief, richting positief, richting negatief,
het bord met behulp van de anode gemeenschappelijke verbindingsmethode, zodat CK + en DIR + verbonden met elkaar verbinding maken met de 5V op het bord,dit bord ondersteunt de gemeenschappelijke kathodesluitingsmethode niet.
Q) Y-asstapper motor regelaarssignaaluitgang, de definitie is CK+CK-DIR+DIR, respectievelijk voor impuls positief, impuls negatief, richting positief,
richting negatief, het bord met behulp van anode gemeenschappelijke verbindingsmethode, zodat CK + en DIR + verbonden met elkaar verbinding maken met de 5V op het bord,dit bord ondersteunt niet de gemeenschappelijke kathodesluitingsmethode.
R) X-as stapmotorregelaarssignaaluitgang, de definitie is CK+CK-DIR+DIR-respectievelijk voor impuls positief, impuls negatief, richting positief,
richting negatief, het bord met behulp van anode gemeenschappelijke verbindingsmethode, zodat CK + en DIR + verbonden met elkaar verbinding maken met de 5V op het bord,dit bord ondersteunt niet de gemeenschappelijke kathodesluitingsmethode.
