4 As PLC CNC Controller Kit DDCSV3.1 Offline Hanger Handwiel noodstop

Upgrade 4 Axis PLC Controller DDCSV3.1 500KHz Offline & Hangend Handwiel & Noodstop Voor CNC Router Gravure Frees

Goed nieuws:We hebben pakhuizen in sommige landen, check als blaasblaas.

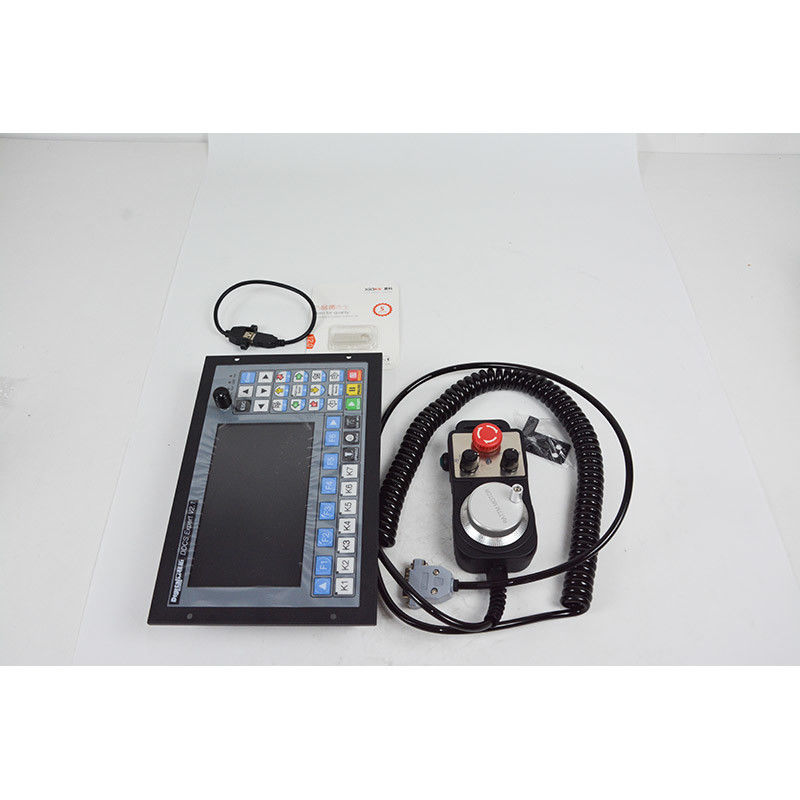

1 x 4 As 500 kHz VerbindingBewegingscontrolesysteem DDCSV3.1- Ik weet het niet.

1 x Hanger Handwiel met noodstop

1 x 4 GB USB-stick

1 x USB-verlengkabel

1. 4 As PLC Controller 500KHz offline

De DDCS is een 3~4 as beweging controller voor stapper en servo systemen.Het combineert grote kracht met een kleine voetafdruk en is gemakkelijk te gebruiken. Na een zeer korte tijd zult u vertrouwd zijn met de functies en deze handleiding zal u helpen. De hoogste output puls per as is 500KHz.Dit zorgt voor een hoge precisie van de besturing van stapmotoren en servomotoren.

DDCSV3.1 numeriek besturingssysteem gebruikt het ARM+FPGA-ontwerp.De ARM kan het deel van de mens-computer interface en code analyse afmaken en de FPGA kan het deel van de onderliggende algoritme en controle puls genereren afmaken, met een redelijk ontwerp, betrouwbare bediening en eenvoudige bediening.

De paneelayoutstructuur van DDCSV3.1 is rationeel. De CNC MOTION SYSTEM Controller kan slechts met 17 toetsen worden afgewerkt en ondersteunt de FANUC met een hoge universaliteit om compatibel te zijn met G-code set.

De DDCSV3.1 kan worden gebruikt voor veel stijlen en soorten CNC-machines.Het DDCS werkt als een zelfstandig systeem zonder dat er een computer nodig isDit garandeert een hoge precisie, nauwkeurigheid en betrouwbaarheid.

1.2 Prestatie-eigenschappen van het product

1) 16 foto-elektrisch geïsoleerde digitale ingangen,3 foto-elektrisch geïsoleerde digitale uitgangen;

- Ik weet het niet.2) 3.1 Versie verbeterde algoritme, ondersteuning voor zachte interpolatie, vaste bug van de oude versie;

- Ik weet het niet.3) Analoog spindelbesturing 0-10V spindelbesturing (kan worden aangepast als PWM-uitgang);

- Ik weet het niet.4) Beheersing van motoren met drie tot vier assen.Differentiële puls- en richtingsuitgangssignaal,max.500Khz per as;

- Ik weet het niet.5) ARM9-hoofdbesturingschip,FPGA-kernalgoritmechip;

- Ik weet het niet.6) 5 inch TFT-scherm, resolutieverhouding: 480x272,17 bedieningstoetsen;

- Ik weet het niet.7) De stroomvoorziening voor de regelaar is 24 VDC, minimale stroom is 0,5 A;

- Ik weet het niet.8) De stroomvoorziening voor IO-poort is 24VDC,minimale stroom is 0,5A;door de IO-stroomvoorziening levert het systeem al stroom voor IO-poorten.Daarom is de externe stroomvoorziening voor IO-poort niet meer nodig;

- Ik weet het niet.9) Ondersteuning van USB-flashdisken voor het invoeren van G-codebestanden, zonder beperking van de grootte van het G-codebestand;

- Ik weet het niet.10) Ondersteuning van standaard MPG;

- Ik weet het niet.11) Jog functie voor elke as (continu, stap, gedefinieerde afstand);

- Ik weet het niet.12) Ondersteuning van de werking van de snel te specificeren looppositie;

- Ik weet het niet.13) Ondersteuning voor herstel van Power Cut; gegevens worden automatisch opgeslagen;

- Ik weet het niet.14) De controller ondersteunt alleen NPN-type beperkte schakelaar.

DDCS V3.1 Nieuwe functies in vergelijking met de oude versie:

1)De besturingsunit is compatibel met metrieke en keizerlijke eenheden;

- Ik weet het niet.2) MPG en het uitgebreide toetsenbord kunnen ook het besturingssysteem bedienen en bewerken;

- Ik weet het niet.3)Voeg nieuwe functie toe van ‘Try cutting’ (handwielgeleiding) en ‘Single-stage processing mode’;

- Ik weet het niet.4) 3 soorten proefmodus:Fixed Position van de gereedschapssensor,Floating Position van de gereedschapssensor,Rectangular Block Sensor;

- Ik weet het niet.5)De software is verbeterd,er zijn veel parameters toegevoegd,het optimale ontwerp en algoritme,de nieuwe versie heeft sterkere functies en is stabieler;

- Ik weet het niet.6)De optietaal van het systeem is Chinees/Engels/Russisch.

- Ik weet het niet.7) In versie 3.1 werd het nieuwe circuitontwerp en de metalen doos genoemd, die het geluid aanzienlijk kunnen vermijden.

1.3 Uiterlijk, structuur en grootte

De DDCS V3.1 is een kleine doos die in een venster van een kleine bedieningskast of bedieningskast past.

- Ik weet het niet.Vier vergrendelingshaken bevestigen deze controller aan het frame.

- Ik weet het niet.Het voorpaneel is 191mm*128mm*5mm; het hoofdpaneel is 191mm*128mm*37mm;

- Ik weet het niet.Om het apparaat in een apparaat te monteren, moet het gat 182,5 mm*59 mm worden gesneden

De voorzijde van het product is voorzien van 17 gebruikerstoetsen en een LCD-scherm van 1 4,3 en 480*272, en de achterzijde is voorzien van een invoersignaal, spindelbesturing, stapper/servo-besturing,MPG en andere vier sets interfaces, alsmede USB-interface en power-interfaceZie de referentiefoto 1-3 en de foto 1-4 in detail.

1.4 Verklaring van de afkortingen

Bij het bedienen van de DDCS zullen de gebruikers enkele Engelse afkortingen tegenkomen.

FRO: Overschrijding van de voertarieven

SRO: overschrijding van spindelpercentage

SRJ: Jogging Speed Setting

F: Voersnelheid, eenheid: mm/min

S: Spindelvermogen, eenheidsrv/min.

X: de coördinatencode van de X-as.

Y: de coördinatencode van de Y-as.

Z: de coördinatencode van de Z-as.

A: De coördinatencode van de A-as

Het systeem is druk, u kunt nog steeds FRO en SRO aanpassen.

Klaar: Klaar modus, elke operatie kan worden uitgevoerd

RESET: Resetmodus, controller is in de modus OFF, geen enkele bewerking kan worden uitgevoerd

CONT: continue modus, elke as kan met de pijltjes handmatig worden gejogged

Stap:Manuele stapmodus, elke as kan in gedefinieerde stappen worden gejogged

MPG: MPG-modus: bedien de machine met de MPG (Manual Pulse Generator)

AUTO: Voer G-code uit. Auto toont wanneer het bestand wordt verwerkt
