3018 CNC Router Machine GRBL voor Plastic Acrylic PCB PVC Houtsnijwerk Freeswerk
  • 3018 CNC Router Machine GRBL voor Plastic Acrylic PCB PVC Houtsnijwerk Freeswerk
  • 3018 CNC Router Machine GRBL voor Plastic Acrylic PCB PVC Houtsnijwerk Freeswerk
  • 3018 CNC Router Machine GRBL voor Plastic Acrylic PCB PVC Houtsnijwerk Freeswerk
3018 CNC Router Machine GRBL voor Plastic Acrylic PCB PVC Houtsnijwerk Freeswerk

3018 CNC Router Machine GRBL voor Plastic Acrylic PCB PVC Houtsnijwerk Freeswerk

Plaats van herkomst China
Merknaam RATTM MOTOR
Certificering CE
Modelnummer 3018 Pro
Productdetails
Productcategorie:
cnc gravuremachine
Werkgebied:
300x180x45 mm (11,8" x 7,1" x 1,8")
Grootte van het frame:
420x350x270mm (16.53" x13.78" x 10.63")
Spindelmotor:
775 gelijkstroomspindelmotor 100W 10000 tpm
Stap motor:
nema17 stapsmotor 1.3A,0.3 N.m.
Materiaal:
Aluminiumlegering
Controlesysteem:
grbl-controle (kaars)
Systeemsteun:
Windows XP SP3, Win 7, Win 8, Win 10 (32/64 kan zijn)
Markeren:

GRBL CNC-routermachine

,

3018 CNC-routermachine

,

Acryl CNC-routermachine

Betaling & het Verschepen Termijnen
Min. bestelaantal
1
Prijs
USD108-135/Set
Verpakking Details
Verpakking
Levertijd
3-8 werkdagen
Betalingscondities
T/T, Western Union, Paypal
Levering vermogen
500 reeksen/maand
Productomschrijving

3 Axis Desktop CNC Gravure Machine 3018 Router Kit GRBL Control Plastic Acrylic PCB PVC Houtsnijwerk Freeswerk

Goed nieuws:We hebben pakhuizen in sommige landen, check als blaasblaas.



Overzeese opslagplaats-snel verzenden- btw-vrij
Locatie van het magazijn Vervoerder Land van aflevering Leveringstermijn Voordelen
Duitsland en Tsjechië DHL/GLS EU-landen 3-12 werkdagen

1Snel bezorgd.

2Geen BTW-belasting
Verenigde Staten UPS/USPS Alleen Verenigde Staten 3-12 werkdagen

1Snel bezorgd.

2Geen BTW-belasting






Het pakket omvat:





  • 1Set 3018 CNC Router Gravering Freesmachine Kit
  • 1x GRBL 1.1f Control Board
  • 1x 775 spindelmotor
  • 1x ER11 Collet 3,175 mm
  • 1x 24V gelijkstroom 5A voedingsbron
  • 10 x Spits 0,1 mm, 20° φ3,175 mm Boorstukken
  • 4x platenklemmen
  • 1 set Allen sleutel
  • 2x ER-sleutel
  • 1 x Borstel
  • 1 x spindelmotorgordel van 60 cm
  • 3x stapmotorband 60 cm
  • 1x 4G USB flash drive bevat de Engelse gebruikershandleiding & GRBL software



2

3

2

GRBL-controlebord



  • Verbinding: USB (USB-CH340)
  • Software: GRBL-controller, UniversalGcodeSender
  • InlaatspanningVoor de toepassing van deze richtlijn:
  • Meesterchip:atmel 328P (arduino nano)
  • Spindeldrijfchip:MOSFET (aanbeveling 24V, stroom: binnen 10A)
  • Spindel-PWM-toerental:Ondersteuning
  • Stepmotor voor steun:12V, maximale stroom van 2A of minder wordt aanbevolen binnen 1,5A en extra warmte (elke stappenmotor Nema17/Nema23)
  • Stroominterface:5.5-2.5 mm DC-interface
  • Ondersteuningsmodule met drie pinnen:ondersteunt 0,5W-20W module



775 spindelmotor



  • Spindelparameters:775 spindelmotor (12-36V) 24V:10000r/min
  • Boringen:10 stukken punt 0,1 mm, 20 graden, diameter 3,175 mm.
  • Diameter van het montagegat:M4 schroefgat; montagegatstand: ongeveer 29 mm.
  • Spindel PWM snelheidOndersteuning;vermogen 0-100% verstelbaar
  • Diameter van de motoras:15 mm; motordiameter



met een breedte van niet meer dan 15 mm



  • Parameters van de boorklem:ER11-3.175 mm (kan vervangen worden door 0-7 mm)
  • Verwerkbaar materiaal:Hout, kunststof, PCB, PVC, koolstofvezel, acryl, dichtheidsplaat, enz.



Afmetingen 40x33x24cm ((16.53" x 13.78" x 10.63")
Maximale slagkracht 30x18x4,5 cm (11,8" x 7,1" x 1,8")
Verwerkingsdikte 4.5cm (1.77")
Stepmotor Nema17 stapsmotor 34MM,1.33A,0.25N.M.
Spindel 775 gelijkstroomspindelmotor 100W 10000 tpm
Materiaal Aluminiumlegering
Controlesysteem grbl-controle (kaars)
Haven USB-interface
Systeemondersteuning Windows XP SP3, Win 7, Win 8, Win 10 (32/64 kan zijn)
Stroomvoorziening DC 24V 5,6A-stroomadapter (invoerspanning 110-240VAC)
Bewerkingsnauwkeurigheid Ongeveer 0,2 mm.
Ondersteunende bestanden G-code (.nc/.txt/.tape/.gcode...)
2

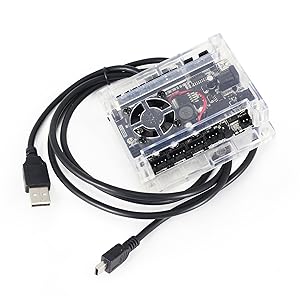

  • Ondersteuning van software: GRBL-controller, Candle, UniversalGcodeSender
  • Verbinding: USB (USB-CH340)
  • Meesterchip: atmel 328P (Arduino nano)
  • Spindeldrijfchip: MOSFET (aanbeveling 24V, stroom: binnen 10A)
  • Stepmotor: 12V, maximale stroom van 2A of minder wordt aanbevolen binnen 1,5A en extra warmte (alle stapmotor Nema17/Nema23)
  • Stroominterface: 5,5-2,5 mm gelijkstroominterface
  • Ondersteuning 3-pin module: ondersteuning 0,5W-20W module
  • Inlaatspanning: 24VDC
  • De spindle ondersteunt 0-100% verstelbaar PWM-vermogen.
  • Ondersteuningsgrensschakelaar, werktuiginstelling, stuurinrichting, koelventilator en andere functies.
  • Ondersteuning PWM / TTL signaal controle, vermogen 0-100% verstelbaar!
  • Vergroot de aan / uitknop
  • Voeg de ventilator poort om de hitte afvoer te dwingen



3

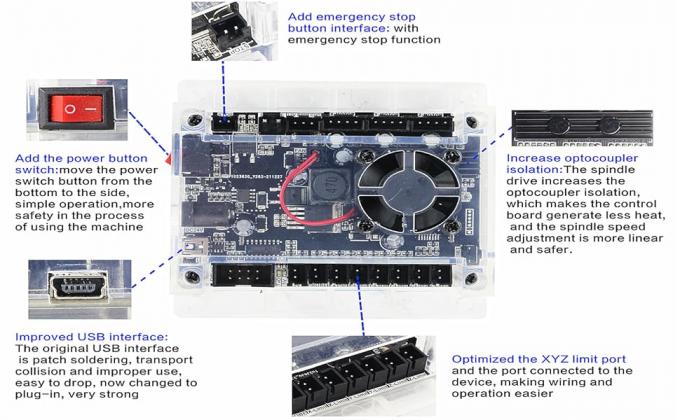

  1. Voeg noodstopknoppoort, sondepoort en XYZ limietpoort toe.
  2. Voeg de buitenste behuizing toe: bescherm het bedieningsplatform tijdens het vervoer, om kortsluitproblemen tijdens het gebruik te voorkomen;
  3. Voeg de aan / uitknop toe;
  4. Verwijder de aandrijfmodule,gebruik geïntegreerde geïmporteerde stappenmotor,met kortsluitbescherming en geïntegreerde warmteafvoer aluminiumlegering;
  5. Voeg de ventilatorpoort toe om de warmte af te dwingen;
  6. Voeg offline-herkenning toe, kan offline modules en computers tegelijkertijd inbrengen. Offline zal automatisch identificeren of er een computerbesturing is.
  7. Verbeterde spindel aandrijving, kan 20000rpm spindel ondersteunen. Ondersteunen krachtigere spindel.
  8. Verbeterde USB-interface: de oorspronkelijke USB-interface is patch soldering, transport botsing en onjuist gebruik, gemakkelijk te laten vallen, nu veranderd in plug-in, zeer sterk;
  9. De spindeldrijving verhoogt de isolatie van de optocoupler, waardoor het bedieningsplatform minder warmte genereert en de snelheidsregeling van de spindel lineairder en veiliger is.



d

2

1

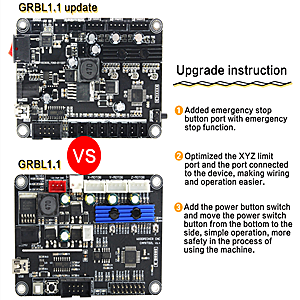

Vergeleken met de oude versie



  1. Voeg de functie van X/Y/Z-asgrensschakelaars toe,optimaliseer de XYZ-grenspoort en de aan het apparaat gekoppelde poort,vergemakkelijkt de bedrading en bediening.wanneer de XYZ-as zich verder beweegt dan de afstand van de gravuremachine, zal de grensschakelaar de machine automatisch stoppen met bewegen.
  2. Voeg de functie van noodstopknop toe, deze functie kan worden gebruikt wanneer een noodstop op het werk vereist is, waardoor ons werk veiliger en efficiënter wordt.
  3. Voeg de schakelaar toe en verplaats de schakelaar van onder naar zijkant, eenvoudige werking, meer veiligheid bij het gebruik van de machine.



Ondersteuning van twee gravure-methoden



  • Het besturingsbord ondersteunt twee gravuringsmethoden, ons pakket wordt geleverd met een spindelmotor, maar zonder de module in de bovenstaande afbeelding.



V&A

V:Welke materialen kan de freesmachine over het algemeen graveren of snijden?

A:Hout, acryl (acryl), pcb, pvb, zacht metaal, ijzer, glas, steen, enz.

V:Welke dikte van hout of acryl kan over het algemeen worden gesneden doormodule?

A: 3-5 mmhouten plaat (acryl), snelheidsinstelling 100, vermogeninstelling 1000;

Meerdere sneden kunnen snijden12 mmhouten planken doorspindel.


d

2

3

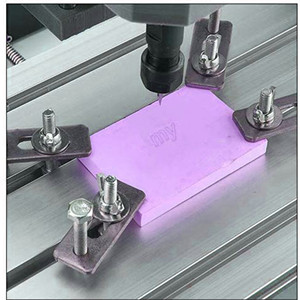

Toepassingen



  • CNC 3018 Mini CNC machine kleine grootte, lichtgewicht, USB-interface, GRBL besturingssystemen, geweldige cnc router machine voor beginners;3018 PRO cnc machine is zeer gemakkelijk te installeren, stabiele structuur.
  • Hoofdtoepassing:kan gegraveerd worden op kunststof, hout, acryl, pvc, pcb, hout en soortgelijke materialen.zachte metalen zoals koper en aluminium en andere materialen, maar kan niet hard metaal,met een gewicht van niet meer dan 50 g/m2.



Meer aanvragen



  • Als je de spindel verandert in een module,dan kan ook het kraftpapier, hout, leer ((portemonnee), bamboe, rubber snijden.



GRBL software



  • Ons pakket bevat een 4G USB flash drive, u kunt de Engelse gebruikershandleiding en GRBL software downloaden van de flash drive.
  • Bestandsformaten ondersteund door de software: *.nc, *.ncc, *.ngc, *.tap, *.cnc.
  • Software die is gebruikt voor het maken van Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape enz.
