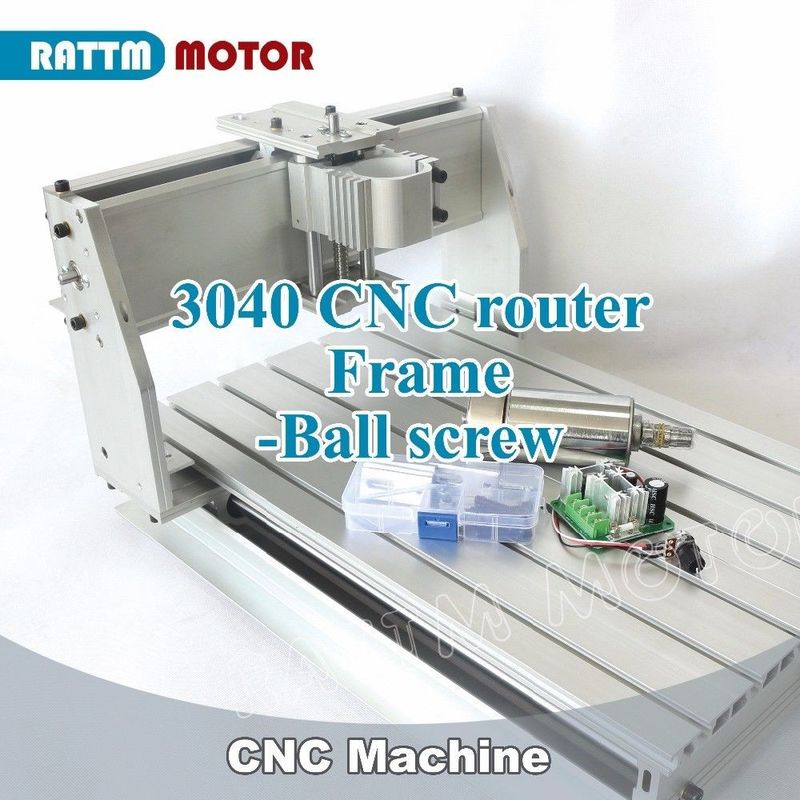

Technische parameters

1) Afmetingen van de machine: 540×410×320mm5 (exclusief koppeling en motor)

2) Tafelgrootte: 525x320mm,Groefbreedte: 7,5mm

3) Rackmateriaal:6061-T5,hoge sterkte, door het CNC-bewerkingscentrum
met een gewicht van niet meer dan 10 kg
behandeling.

4) 3Axis effectieve slag:X290mm, Y390mm, X60mm

5) Z-as Stroke:55mm,graveringsdiepte hangt af van de lengte van de werktuigrand

6) Maximale werkstukdikte: ≤ 70 mm

7) Spoortype: chroomplatenas+lineaire lagers ((oppervlakharding 61HRC)

8) Transmissie-eenheid:X-as met een diameter van 16 mm, gechroomde lineaire gids,
TBI1204 kogelschroef;Y-as met een diameter van 16 mm, gechroomde lineaire gids,
TBI1204 kogelschroef;Z-as met een diameter van 12 mm, gechroomde lineaire gids,
TBI1204 kogelschroef;

9) Herhaal positionering nauwkeurigheid: 0,05 mm

10) Nettogewicht: 17,5 kg

Gebeurtenis:

1) Eenvoudige bediening en installatie.

2) Steviger en steviger voorzien van aluminium legerings frame materialen.

3) X-Y- en Z-as-snijwerk maakt een nauwkeuriger en driedimensionaal effect.

4) Kan het graveren nauwkeuriger beheersen

5) Graver bijna alles op bijna elk oppervlak

6) Dekkingsplaten die de verontreiniging van de schroeven en assen verminderen.

7) De versterkte en verdikkende machinecarrosserie maakt het transport absoluut veiliger en langer.

8) De gechromeerde assen zijn niet gemakkelijk te vervormen, geschikt voor langdurig gebruik.

9) Flexible koppelingen kunnen worden gebruikt voor de transmissie van hoog koppel.

10) Dit product is al uitgerust met nieuwe 1204 kogelschroeven.

2. 300W DC spindelmotor ER11

Werkspanning: 12-48VDC

Rotatiesnelheid: 2000-12000 r/min.

Vermogen: 300 W

Torse: 230mN.m.

Isolatieweerstand: > 2 Megohm

Dielectrische sterkte: 400 V

Motorlengte: 175 mm

Diameter: 52 mm

Achsaansluiting Lengte: 48 mm

Diameter van de as: 16 mm

Herhalingsnauwkeurigheid: 0,01-0,05 mm

ER11 verzamelen: 3.175

3DC-versnellingsregelaar voor spindelmotor van 300w

1) Kan zowel AC als DC-invoer ondersteunen.

2) Ultra-hoge spanningsbereik. DC-ondersteuning 15-160V-invoer, AC-ondersteuning 12-110V-invoer.

3) Grote radiator met montagegaten.

4) Hoog vermogen, 10A stroom.

5) Behalve de ingebouwde PWM-snelheidsregeling ondersteunt het ook PWM naar buiten
Het is de bedoeling van de Commissie om de in het kader van het programma voor de ontwikkeling van de interne markt te ontwikkelen.
PWM-signaalinvoer snelheidsregeling: accumulator 3,5-12V VPP, frequentie
1K-10KHZ. Deze functie is zeer geschikt voor de regulering van de spindel snelheid via
MACH3.

6) Ondersteunt een breed scala aan motoren.
De motor wordt met een letterdrive gecontroleerd en de snelheid van de DC-motor wordt geregeld.
De motor is groter dan 2 ohm DC weerstand kan zijn.
de aandrijving mag niet minder dan 2 ohm gelijkstroomweerstand van de gelijkstroommotor hebben
snelheidscontrole.

7) Uitgerust met een zekering, betere beschermingsprestaties.

8) Voor een gemakkelijke bediening voorzien van een elektrische led.

Hoofdtoepassing:

Graveren
voor hout, bamboe, normaal PCB, PVC, PMMA, plastic, duotone board (ABS) en
enz. niet-metaal, kan ook op goud, zilver, koper, aluminium, Pb graveren
enz. het bewerken van zachte metalen oppervlakken, maar niet het frezen.
