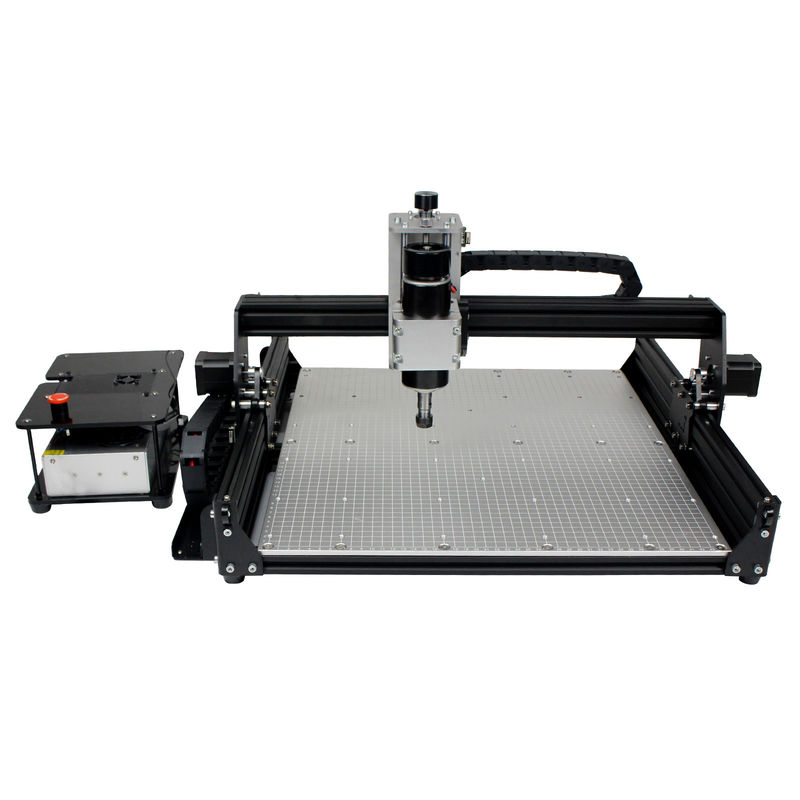

3 axis 4540 CNC gravure machine met aluminium tafel, 500W spindel

• 1x 4540 cnc-routergraveringsfreesmachine (Aluminiumtafel)
• 1x 500W gelijkstroomspindel
• 1x Z-as Probe-tool
• 1x bedieningsbak met bedieningspaneel, stroomvoorziening en Estop
• 1 x GRBL White Offline controller
• 1 x 10 stuks graveringsstukken
• 1 x 2G U-schijf met GRBL-software
• Andere installatietools/schroeven/T-moeren/kabels
• 1 x Engels gebruikershandleiding

Kenmerken

Uitgerust met grensschakelaars/noodstop/instelling van het gereedschap

• Het bedieningspaneel is uitgerust met een limietschakelaar, die effectief kan voorkomen dat graveringsfouten optreden wanneer het graveringsbereik tijdens de werking van de graveringsmachine wordt overschreden.
• Voeg de functie van noodstopknop toe, deze functie kan worden gebruikt wanneer een noodstop op het werk vereist is, waardoor ons werk veiliger en efficiënter wordt;
• Het gereedschapsinstallatieapparaat bestaat voornamelijk uit een gereedschapsinstallatieblok en een sensor voor het bepalen van de relatieve positie van de klem ten opzichte van de snijmachine.Hoge precisie,nauwkeurige werktuiginstelling en hoge nauwkeurigheid van de positie van het uitgangssignaal;Alligator clips zijn glad en vlak, vastgeklemd op de spindel snijkop, en de klemkracht is goed te lezen.

Brede toepassingen

• Kan graveren op roestvrij staal, hout, MDF, koolstofvezel, PCB, PVC, leer, papier, acryl, hars, keramische producten, voedsel, bamboe, plastic, nylon, multiplex, messing, plexiglas, aluminium enzovoort.
• Als je de spindel verandert naar een 5,5W-40W module,dan kan ook het kraftpapier, hout, leer ((portemonnee), bamboe, rubber snijden.

Deze machine kan zowel graveren als snijden.

• Het kan 8mm houten producten op een keer snijden, makkelijker om zelfgemaakte handgemaakte producten te maken.
• De aanbevolen dikte voor elke laag hout is 1 mm en de voersnelheid is 300 mm/min.
• Snijden van 8-12 mm MDF (Houten klasse); Voer snelheid: 300 mm/min;Snij snelheid: 100 mm/min
• Snijden van acryl van 2-3 mm: (acryltype); Voersnelheid: 200 mm/min;Snij snelheid: 80 mm/min

Deze machine kan ook metaal snijden, en de diepte en voedingssnelheid die voor elke pass nodig zijn, moeten worden aangepast aan verschillende metaalsoorten, hoe lager de snelheid, hoe stabieler het werk zal zijn.

• De aanbevolen diepte voor elke doorgang van roestvrij staal is 0,1 mm en de voersnelheid is 120 mm/min
• Aanbevolen snijdiepte voor aluminium en messing is ≤ 0,5 mm en voersnelheid ≤ 300 mm/min.
• Snijding 1-5 mm Aluminiumplaat: (metalen type) ; voersnelheid: 250 mm/min;snij snelheid: 100 mm/min

Aandacht.

• Door de enorme wrijving tussen de freesmachine en het metaal zal de temperatuur van het metaal zeer hoog zijn.

GRBL Software:

• Ons pakket bevat een 2G USB flash drive, u kunt de Engelse gebruikershandleiding en GRBL software downloaden van de flash drive.
• Bestandsformaten ondersteund door de software: *.nc, *.ncc, *.ngc, *.tap, *.cnc.
• Software die is gebruikt voor het maken van Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape enz.

Voordelen

• Gebruikte slepen,de meeste modellen op de markt zijn uitgerust met ophangkabels die gevoelig zijn voor botsingen.

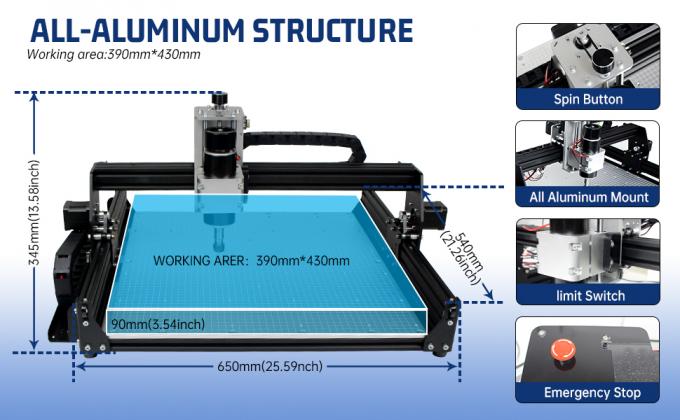

• Allemaal aluminium tafel, betrouwbare structuur, eenvoudig onderhoud, goede vlakheid, waardoor het snijvlak gladder wordt, de stabiliteit aanzienlijk verbetert, steviger en duurzamer.
• Door een dubbele Y-asontwerp voor snellere snelheid en hogere efficiëntie te gebruiken, kan dit ontwerp meer vermogen en een stabielere werking bieden
• Het ontwerp van de alle aluminium Z-as zorgt ervoor dat de machine niet trilt tijdens het snijwerk en is stabiel gedurende het hele proces
• met GRBL offline controller, ondersteunt SD-kaart en TF-kaart tegelijkertijd, standaardcapaciteit 1G; met deze offline controller,u kunt de CNC-router rechtstreeks besturen zonder het aan te sluiten op uw computer.
• Na het inbrengen van het bestand in de SD-kaart kan het graveringsbestand direct worden geïdentificeerd.U kunt ook de micro USB-kabel gebruiken om de offline hand controller bord te verbinden met uw computer en het bestand rechtstreeks opslaan.Manuele bediening: handmatige aanpassing van de plaats van de as X, Y en Z als beginpunt van het graveren, handmatige opening of sluiting van de spindel, handmatige opening of sluiting van de koelventilator
• File gravering: na offline controller save file, het kan het GRBL control board en proces graveren verbinden,geen noodzaak om PC computer te verbinden;Save file: na offline controller PC verbinden,het zal worden herkend als USBEen groot opslagapparaat met rechtstreekse toegang tot het graveringsbestand.

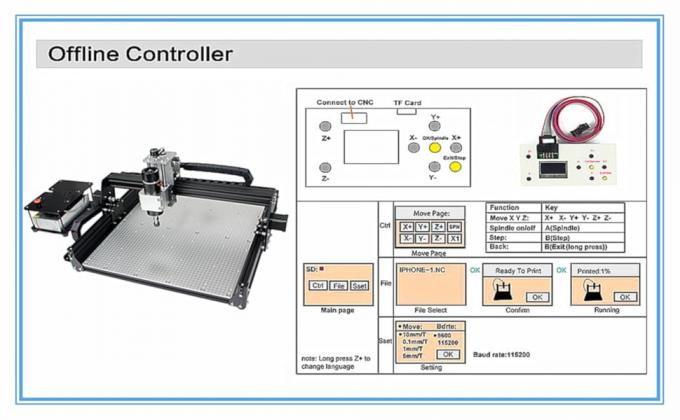

Met witte GRBL offline controller

Hoofdpagina

• Ctrl: Machine Control; File: Gebruik het Gcode-bestand; Druk op [Y+] [Y-] om te selecteren; Druk op [Ok] om in te voeren

Controlepage

• X±Y±Z±: bewegende as
• OK/Spindel: Spindel ON/OFF
• Uitgang/stap: Verander van stap/uitgang (lang drukken)
• Hoe het spindelvermogen te verhogen: Druk na druk op de spindelknop tegelijkertijd op de OK-knop en de Z+-knop om de snelheid te verhogen.
• Hoe de spindel te verlagen: Druk na druk op de spindelknop tegelijkertijd op de OK-knop en de Z-knop om de snelheid te verlagen.

Bestandspagina

• Gewone ondersteunde formaten zijn nc. tex. tap.
• Druk op [Y+] [Y-] om bestand te selecteren
• Druk op [OK] om in te voeren
• Druk op [OK] om te beginnen als je klaar bent
• Opmerking:lang drukken op [Exit] om het bewerken te stoppen
