US Stock CNC Mini Router 3018 Pro Max ER11 3 Assen DIY Mini Gravure Hout PCB PVC frezen

Functies

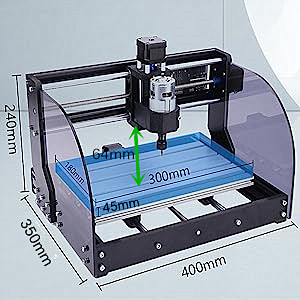

• Werkgebied:30x18x4,5cm (11,8x7,1x1,8")
• Framemaat:42x35x27cm (16,53x13,78x10,63”)
• Verwerkingsdikte:4,5 cm (hoogte 6,4 cm)
• Materiaal:Aluminiumlegering; Schroefstang: T8-schroefstang, draad 4 mm, dubbele koperen moerspeling
• Stappenmotor: Nema17 stappenmotor 42x42x34mm,1.33A,0.3Nm,43oz-in
• Voeding:24V 5,6A voedingsadapter (ingangsspanning 110-240V)
• Ondersteuningssysteem:Windows XP / Win 7 / Win 8 / Win 10. (32/64 bit) Linux;
• Ondersteunend bestand: G-code (.nc/.txt/.ngc/.ncc/.tape/.gcode)
• Verwerkingsnauwkeurigheid:Ongeveer 0,2 mm
• Besturingssysteem:grbl-bediening, USB-interface

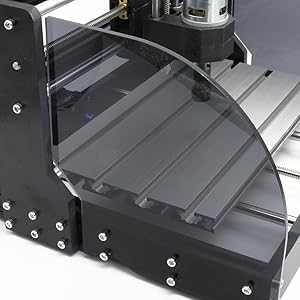

Zijschermen

Voeg 2 stuks zijschermen toe om te voorkomen dat het zaagsel spat.

Aluminium werkbank

• Productie van aluminium profielen, met hoogwaardig, stevig en stabiel structuurframe.
• Professionele T8 T-schroef, 4 mm draad, 2 mm steek, met koperen moer.

GRBL-controllerkaart

• Verbinding:PC-USB-aansluiting
• Ondersteunende software: GRBL-controller/Kaars/UniversalGcodeSender
• Ingangsspanning: 12-24VDC
• Meester-chip: atmel 328P (arduino nano)
• Spindelaandrijvingschip: MOSFET (aanbevolen 24V, stroom: binnen 10A
• Spil PWM-snelheid: Steun
• Ondersteuning stappenmotor: 12V, maximale stroom van 2A of minder wordt aanbevolen binnen 1,5A en extra warmte. (Elke stappenmotor Nema17/Nema23)
• Stroominterface: 5,5-2,5 mm DC-interface
• Ondersteuning van 3-pins module: steun

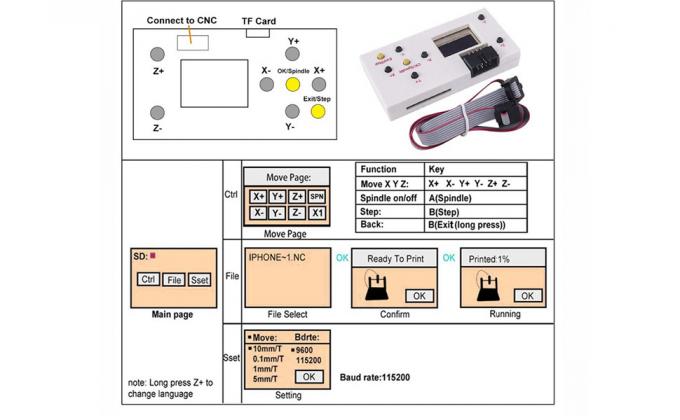

GRBL offline controle

• SteunSD-kaart en TF-kaarttegelijkertijd standaardcapaciteit 1G.
• Met deze offline besturingsmodule kunt u de CNC-router direct aansturenzonder deze op uw computer aan te sluiten.
• Nadat u het bestand op de SD-kaart hebt geplaatst,het graveerbestand kan direct worden geïdentificeerd. U kunt ook de micro-USB-kabel gebruiken om het offline handcontrollerbord op uw computer aan te sluiten en het bestand rechtstreeks op te slaan.
• Handmatige bediening: pas de locatie van de X-, Y-, Z-as handmatig aan als startpunt voor graveren,handmatig openen of sluiten van de spil, handmatig openen of sluiten van de koelventilator
• Bestandsgravure: nadat het offline controller-opslagbestand is opgeslagen, kan het de GRBL-besturingskaart aansluiten en de gravure verwerkenU hoeft geen pc-computer aan te sluiten
• Bestand opslaan: nadat de offline controller de pc heeft aangesloten, wordt deze herkend als USB, een opslagapparaat met grote capaciteit en heeft rechtstreeks toegang tot het graveerbestand.
• SD geeft aan dat de SD-kaart in orde is, schakel de voeding in nadat u de SD-kaart hebt geplaatst, anders werkt deze niet. SD-kaartcapaciteit 4G kan worden herkend.

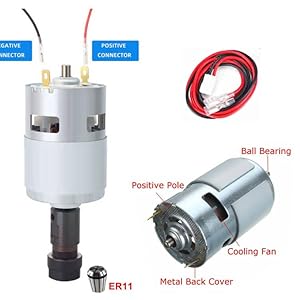

775 Spindel ER11

• Spindelparameters:775 spilmotor (24-36V) 24V:10000r/min
• Diameter montagegat:M4 schroefgat; Montagegatafstand: ongeveer 29 mm.
• Spil PWM-snelheid: Ondersteuning; vermogen 0-100% instelbaar
• Diameter motoras:15 mm;
• Motordiameter:42 mm
• Parameters boorklem:ER11-3.175mm (kan 0-7 mm worden vervangen)
• Spindel Chuck:ER11
• Verwerkingsnauwkeurigheid:Ongeveer 0,2 mm
• Bewerkbaar materiaal:Hout, kunststof, PCB, PVC, koolstofvezel, acryl, dichtheidsplaat enz
• Stroom:DC 24V 5,6A voedingsadapter (ingangsspanning 110-240VAC)

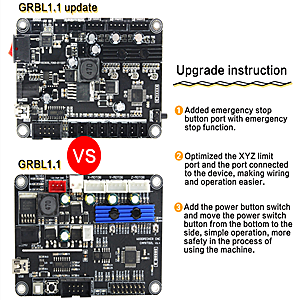

Vergeleken met de oude versie

• Voeg de functie van toeX/Y/Z-as eindschakelaarsGeoptimaliseerde de XYZ-limietpoort en de poort die op het apparaat is aangesloten, waardoor de bedrading en bediening eenvoudiger worden. Na het installeren van de eindschakelaar, wanneer de XYZ-as voorbij de slag van de graveermachine beweegt, zal de eindschakelaar de machine ertoe aanzetten om automatisch te stoppen beweging.
• Voeg de functie van toenoodstopknopDeze functie kan worden gebruikt als er op het werk een noodstop nodig is, waardoor ons werk veiliger en efficiënter wordt.
• Voeg deaan/uit-knopschakelaaren verplaats de aan/uit-schakelaar van de onderkant naar de zijkant, eenvoudige bediening, meer veiligheid tijdens het gebruik van de machine.

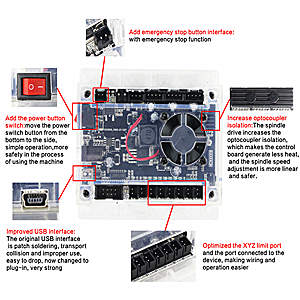

Voordeel

• Toevoegenpoort voor noodstopknop, sondepoort en XYZ-limietpoort.
• Voeg debuitenmantel: bescherm de besturingskaart tijdens het transport, om kortsluitingsproblemen tijdens gebruik te voorkomen;
• Voeg deaan/uit-knopschakelaar;
• Annuleer de aandrijfmodule, gebruik dezegeïntegreerde geïmporteerde stappenmotoraandrijving, met kortsluitbeveiliging en geïntegreerde aluminiumlegering voor warmteafvoer;
• Voeg deventilator poortom warmteafvoer te forceren;
• Toevoegenoffline herkenningKan tegelijkertijd offline modules en computers invoegen. Offline identificeert automatisch of er computerbesturing is.
• Verbeterde spilaandrijving, kan ondersteunen20000 tpmspindel. ondersteuning krachtigere spindel.
• Verbeterde USB-interface: de originele USB-interface is patch-solderen, transportbotsing en oneigenlijk gebruik, gemakkelijk te laten vallen, nu veranderd in plug-in, zeer sterk;
• De spilaandrijving verhoogt de isolatie van de optocoupler, waardoor de besturingskaart genereertminder warmte en de aanpassing van de spilsnelheid is lineair en veiliger.

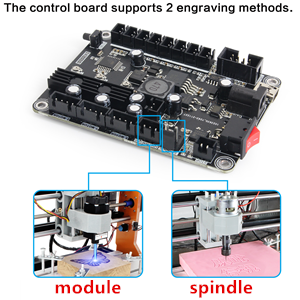

Ondersteuning van twee graveermethoden

De besturingskaart ondersteunt twee graveermethoden, ons pakket wordt geleverd met een spilmotor maar zonder de module op de afbeelding hierboven.

Vraag en antwoord

Q:Welke materialen kan de frees doorgaans graveren of snijden?

A:Hout, acryl (acryl), pcb, pvb, zacht metaal, ijzer, glas, steen etc.

Q:Op welke dikte van hout of acryl kan doorgaans worden gesnedenmodule?

EEN: 3-5 mmhouten plank (acryl), snelheidsstand 100, powerstand 1000;

Meerdere bezuinigingen kunnen snijden12 mmhouten planken vanspindel.

Toepassingen

1. CNC 3018 Pro Max Mini CNC-machineklein formaat, lichtgewicht, USB-interface, GRBL-besturingssystemen, geweldige cnc-routermachine voor beginners;
2. 3018 Pro Max cnc-machine is zeer eenvoudig te installeren, stabiele structuur.
3. Belangrijkste toepassing: kan worden gegraveerdkunststof, hout, acryl, pvc, pcb, hout en dergelijke materialen;
4. zacht metaalachtigkoper en aluminium en andere materialen,maar kan geen hard metaal, jade of een andere zeer harde textuur van de items snijden.
5. als u de spil verandert in een 3-pins module, kunt u ook de spil snijdenkraftpapier, hout, leer (portemonnee), bamboe.

Vraag en antwoord

Vraag: De X-, Y- en Z-as van de machine kunnen niet worden verplaatst. Wat moet ik doen?

A: Controleer eerst of de draden correct zijn aangesloten, of de aan/uit-schakelaar van de besturingskaart is ingedrukt en controleer vervolgens of de koppeling is uitgeschakeld.

Vraag: Wat moet ik doen als de besturingskaart niet kan worden aangesloten?

A: Sluit de software af, koppel de draad los en sluit deze opnieuw aan. Of update de firmware.

Vraag: Hoe kunnen de parameters worden gewijzigd wanneer de eindschakelaar is geactiveerd?

A: Voer de opdrachten 21=1 en 22=1 in.

Vraag: De gegraveerde afbeelding is omgekeerd, wat moet ik doen?A: Voer het commando 3=2 of RST=* in

GRBL-software

• Ons pakket omvat een4G USB-flashdrive, kunt u downloadenEngelse gebruikershandleiding en GRBL-softwarevanaf de flashdrive.
• Bestandsformaten die door de software worden ondersteund:*.nc, *.ncc, *.ngc, *.tap,*.txt en *.cnc.
• Software gebruikt om Gcode te maken:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape enz.
