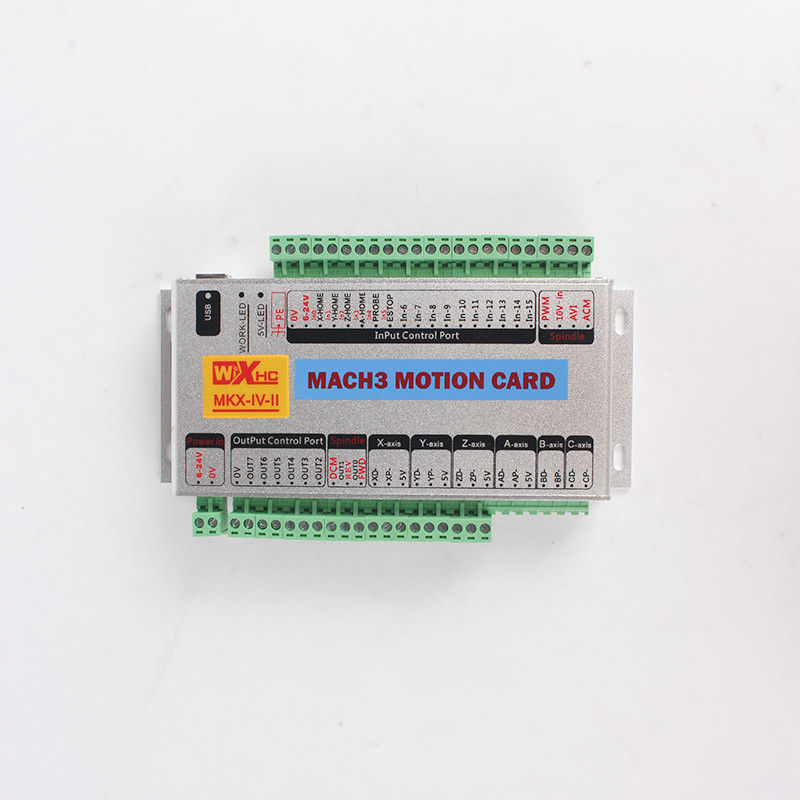

USB CNC MACH3 Interface Control Board 4 Axis 2000Khz stapper servomotor

Het pakket omvat:

1pcs 3/4Axis MACH3 Motion Card USB 2000KHz Interface board

Kenmerken:

· Ondersteunt alle versies van Mach3.

· Kan alleen onder Windows-besturingssysteem worden uitgevoerd.

· USB hoeft geen stuurprogramma's te installeren, de Windows-versie is plug and play.

· Volledige ondersteuning van USB-hot-plug, controleer de USB-verbindingsstatus op elk moment, wanneer Mach3 werkt, kan de USB-kabel worden losgekoppeld en vervolgens worden aangesloten, en de verbinding kan normaal zijn.

· Ondersteuning tot 6 assen koppeling, inclusief jogging 6 assen koppeling (afhankelijk van het model, het aantal ondersteunde assen verschilt)

· Met 2000KHz pulsuutput, ondersteun servo/stap.

· Met statusindicator kan het USB-verbinding en Mach3-verbinding oproepen.

· Met 16 input IO, 8 output IO poorten

Alle IO-poorten zijn volledig geïsoleerd, met een sterke anti-interferentie en stabiele prestaties

· Ondersteuningspindel PWM-snelheidsregelingstoot; ondersteuningspindelpuls + richtingstoot; ondersteuningspindel 0 tot 10V analoge spanningssnelheidsregelingstoot.

· 184x110x30 mm, aluminium omhulsel, schermen, stabiel en betrouwbaar.

Interface van het invoersignaal

Er zijn 16 ingangssignalen, en de lage-niveau input is geldig, en de ingangsstroom is 5 mA.

Ondersteun 6-24V signaalinvoer.

Elk signaal wordt als volgt gedefinieerd:

X-HOME: X-assignaalinvoer, overeenkomend met MACH3-software-invoer IO-poort: P1.0

Y-HOME: Y-assignaalinvoer, overeenkomend met MACH3-software-invoer IO-poort: P1.1

Z-HOME: Invoer van het signaal van oorsprong van de Z-as, overeenkomend met de MACH3-software-invoer IO-poort: P1.2

A-HOME: A-assignaalinvoer, overeenkomend met MACH3-software-invoer IO-poort: P1.3

PROBE: signaalinvoer voor het instellen van het gereedschap, overeenkomend met MACH3-software-invoer IO-poort: P1.4

IN5-IN15: invoerpoort, MACH3-software-invoer IO-poort is: P1.5-P1.15

Interface van de spindelomvormer

MKX ondersteunt spindel snelheid aanpassing, omvormer interface, of PWM interface.

MKX spindel interface snelheidsregeling output, ondersteunt 2 manieren: 0-10V analoge spanningsuitgang; of 0-5V analoge spanningsuitgang; of 5V PWM signaaluitgang.
Wanneer de analoge spanningsuitgang wordt gebruikt om de snelheid aan te passen, moet een gelijkstroomspanning worden ingevoerd in het bord, en de waarde

van de gelijkstroomspanning bepaalt de maximale spanningswaarde van de analoge uitgangsspanning; bijvoorbeeld de gelijkstroomspanning: 10V, de analoge uitgangsspanning is 0-10V Variety.
