2.2kw ER20 CNC Spindle Motor Kit Luchtgekoeld voor CNC-machine
  • 2.2kw ER20 CNC Spindle Motor Kit Luchtgekoeld voor CNC-machine
  • 2.2kw ER20 CNC Spindle Motor Kit Luchtgekoeld voor CNC-machine
  • 2.2kw ER20 CNC Spindle Motor Kit Luchtgekoeld voor CNC-machine
  • 2.2kw ER20 CNC Spindle Motor Kit Luchtgekoeld voor CNC-machine
2.2kw ER20 CNC Spindle Motor Kit Luchtgekoeld voor CNC-machine

2.2kw ER20 CNC Spindle Motor Kit Luchtgekoeld voor CNC-machine

Plaats van herkomst China
Merknaam RATTM MOTOR
Certificering CE
Modelnummer GDZ-80x73-2.2
Productdetails
Productcategorie:
Spindel motor kit
Materiaal:
Roestvrij staal
Stroom:
6A
Werksnelheid:
10-24000 tpm
Afvoer:
Minder dan 0.01mm
Lagers:
4PC Keramisch lager
Collet, Spanning.:
ER20, 220V
Inverter:
2.2KW Huanyang-omvormer
Markeren:

ER20 CNC spindelmotor kit

,

2.2kw CNC-spindelmotor

,

Luchtgekoelde CNC-spindelmotor

Betaling & het Verschepen Termijnen
Min. bestelaantal
1
Prijs
USD210-268/Piece
Verpakking Details
Kartonnen doos, 45*25*35
Levertijd
3-5 werkdagen
Betalingscondities
T/T, Western Union, Paypal
Levering vermogen
100 stuks per dag
Productomschrijving

2.2kw ER20 CNC Spindle Motor Kit Luchtgekoeld 0.01mm nauwkeurigheid met Huanyang Inverter voor CNC-machine

Goed nieuws:We hebben pakhuizen in sommige landen, check als blaasblaas.

Overzeese opslagplaats-snel verzenden- btw-vrij
Locatie van het magazijn Vervoerder Land van aflevering AfleveringTijd Voordelen
Duitsland en Tsjechië DHL/GLS EU-landen 3-12 werkdagen

1Snel bezorgd.

2Geen BTW-belasting
Verenigde Staten UPS/USPS Alleen Verenigde Staten 3-12 werkdagen

1Snel bezorgd.

2Geen BTW-belasting







Het pakket omvat:




1 x 2,2 kW vierkante luchtgekoelde spindelmotor (ER20 220V,24000rpm,4 lager,400Hz)

1 x 2,2 kW Huanyang-omvormer

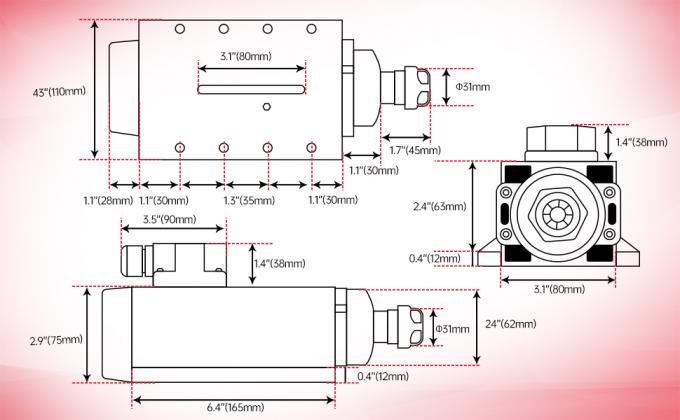

2.2 kW ER20 Luchtgekoelde spindelmotor


f

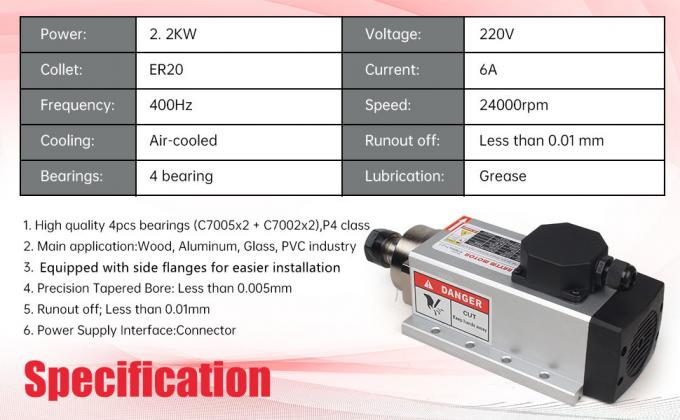

Specificatie:



  • Materiaal: roestvrij staal
  • Vermogen: 2,2 kW
  • Spanning: 220V/AC
  • Stroom: 6A
  • Frequentie: 400 Hz
  • Versnelling: 24000 t/min

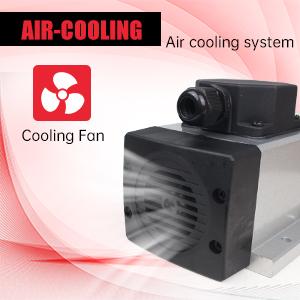

  • Koeling: luchtgekoeld
  • Afvoer: minder dan 0,01 mm
  • Precision tapered bore: minder dan 0,005 mm
  • Lagers smeeren: vet
  • Collet Grootte: ER20

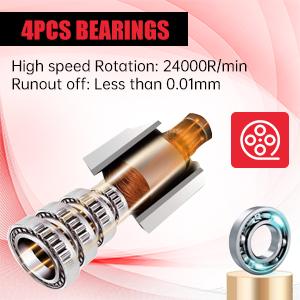

  • Lagers: 4 stuks lagers, klasse P4



s
s

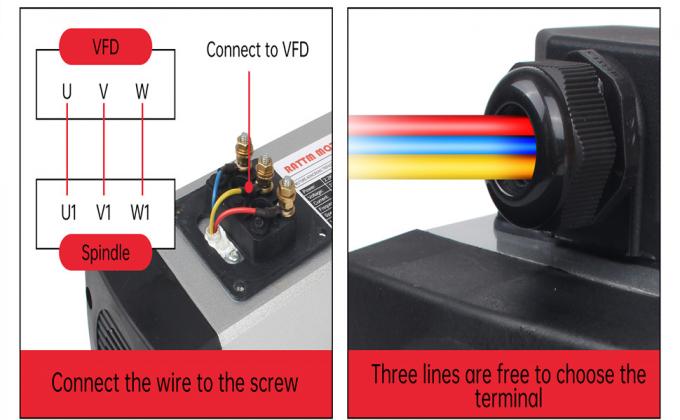

Draadloosheid:



  • de spindelterminal"U1"verbindingsomvormer"U";
  • de spindelterminal"V1"verbindingsomvormer"V";
  • de spindelterminalen "W1" en de omvormers "W" verbinden;
  • de omvormer's'R', 'S', 'T' elke '2" terminalverbinding "220VAC"



Hoofdtoepassing:

Geraffineerd op hout, aluminium, glas, zacht metaal,PVC-industrie, ook geschikt voor niet-metalen graveren, hoofdzakelijk gebruikt voor CNC-routergraveren, freesmachines

d

d

d

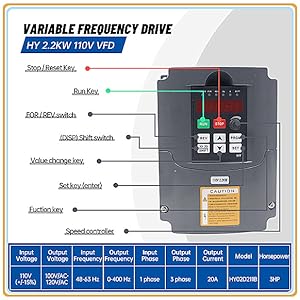

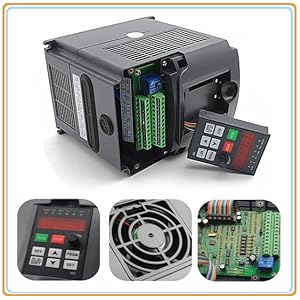

2.2KW VFD

VFD

f

d

Productkenmerken:

1) Inlaatspanning: 110V ((+/-15%),

2) Uitgangsspanning: 100V/AC-120V/AC

3) Invoerfrequentie: 48-63 Hz

4) Uitgangsfrequentie: 0-400 Hz

5) Invoerfase: fase 1

6) Uitvoerfase: fase 3

7) Uitgangsstroom: 20A

8) Model: HY02D211B

9) Paardenkracht: 3 pk

Voordelen

1)PID-besturing; geavanceerde calculus-PID-gesloten-lusrekening, snelle reactiesnelheid en hoge geschiktheid;

2)Easy PLC functie kan 16 benen van snelheid en omvormer controle functie realiseren;

3) Met een uiterst sterke anti-verstoppingscapaciteit;

4)Laag uitslagkoppel 0,5 Hz-150%, lage snelheidsvermogen;

5) Drager verstelbaar met 16 KHZ, volledig geluidsvrije werkomgeving;

6) Breedspanningswerkgebied, normaal in 100-120V;

Instelling van inverterparameters

7)Techniek voor automatische spanningsregulatie (AVR) om de belastingcapaciteit van de omvormer te waarborgen;

8)Verschillende besturingstechnieken door zowel synchronisatie als niet-synchronisatie, dynamisch realiseren van snelle start zonder het wijzigen van remmen;

9)Met een perfecte foutbescherming en een korte startbeschermingscapaciteit;

10)Met behulp van een potentiometer kunt u zich aanpassen aan de gewenste rotatiesnelheid.

11)7) ondersteunt externe potentiometerbesturing, ondersteunt mcah3-functie en RS-485-communicatie.

5

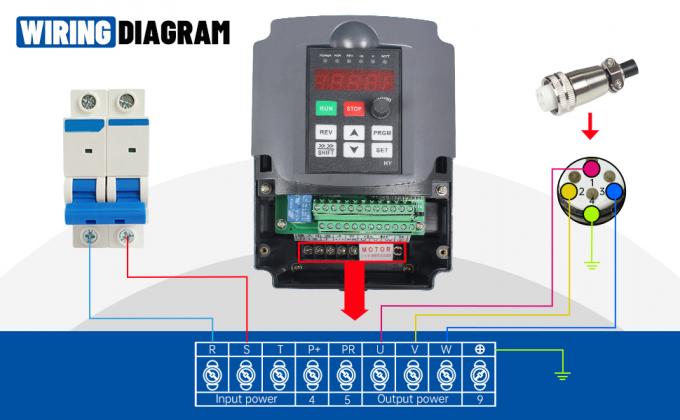

Bedrading:

Spindelspin 1=U

Spindelspin 2=V

Spindelspin 3=W

Spindelspeld 4=Aarde

Verbind de 110V AC-toevoerdraad met de R & T-terminals.

Definitie van de VFD-knoppen



  • Opwaarts: Vergroot de gegevens- of functiecodes geleidelijk.
  • Naar beneden.: Progressief verminderen van gegevens- of functiecodes.
  • SET: Voer de menu's stap voor stap in, bewaar de instellingen.
  • PRGM: Exit current ((of present) state, schakelen tussen de verschillende toestanden, voornamelijk gebruikt voor het schakelen van de monitoringstoestand, exit naar het vorige menu.
  • FWD/REV: 1, Druk op de momentane knop om te starten, loslaten om te stoppen; 2 Verander de rotatierichting
  • - Het gaat om een scherm.: Schakelen van monitoringsparameters naar monitoringstoestand, in het secundaire menu, verplaatsen van gegevensvak naar bewerkingspositie.
  • Let op.: Als u wilt dat RPM in het display wordt weergegeven,druk dan op de 'SHIFT' toets
