VFD HY-serie Inverter HY04D023B 4kw 400hz Input Single Phase Output 3 Phase 220v

1)PID-besturing; geavanceerde berekeningen PID-afgesloten looprekenkunde

2)Easy PLC functie kan 16 benen van snelheid en omvormer controle functie realiseren;

3)Laag uitgangsmoment 0,5 Hz-150%,

4)Aanpasbare drager met 16 KHZ

5) AVR-techniek voor het waarborgen van de belastingcapaciteit van de omvormer;

6)Verschillende besturingstechnieken, zowel door synchronisatie als door niet-synchronisatie

7)U kunt met behulp van een potentiometer de gewenste rotatiesnelheid aanpassen.

8) RS485-communicatiepoort, met standaard internationale MODBUS-hoofdcircuitbesturing

9) Ondersteunt externe potentiometerbesturing, pls verbind de "FOR" en "DCM" terminals, dan PD001 = 1

10) Ondersteunt mach3 functie en RS-485 communicatie

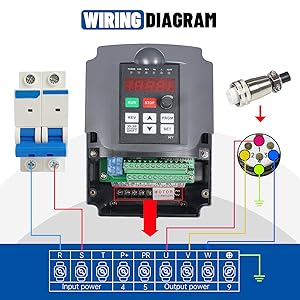

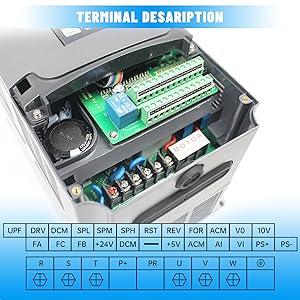

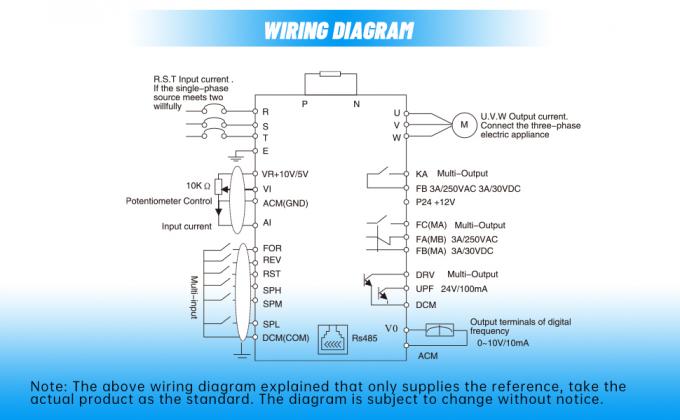

• VFD's U= Spindle's 1
• VFD's V= Spindle's 2
• VFD's W= Spindle's 3
• Verbind alle "R" en "T" van de omvormer aan de "220VAC"-invoerdraad.

Opmerking:

Als de snelheid van je motor niet 400hz 24000rpm is, moet je de aandrijfparameters veranderen, dan verbind je de 3-fase motor, voordat je de parameters verandert, moet je Factory Reset, dan verander PD013 naar 8,Dan kun je de parameters veranderen..

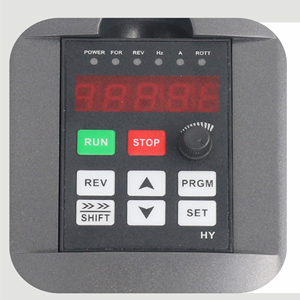

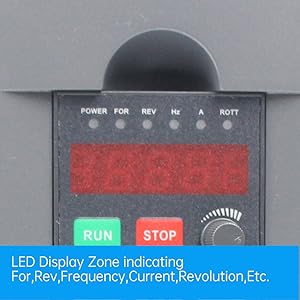

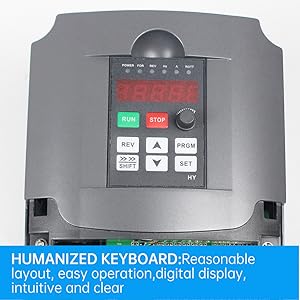

Klavier

• Opwaarts: Vergroot de gegevens- of functiecodes geleidelijk.
• Naar beneden.: Progressief verminderen van gegevens- of functiecodes.
• LopenLoopt.
• SET: Voer de menu's stap voor stap in, bewaar de instellingen.
• PRGM: voornamelijk gebruikt voor het overschakelen van de monitoringtoestand,uitgang naar het vorige menu.
• - Het gaat om een scherm.: Schakelen van monitoringsparameters naar monitoringstoestand, in het secundaire menu, verplaatsen van gegevensvak naar bewerkingspositie.
• JOG: FOR / REV-schakelaar

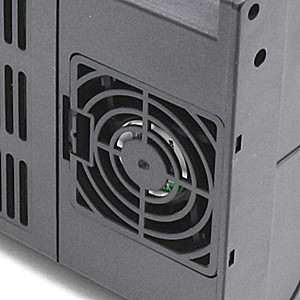

DC-koelventilator

De omvormer is uitgerust met een gelijkstroomkoelventilator, die tijdens de werking een laag geluidsniveau en een groot luchtvolume heeft, wat zeer gunstig is voor de warmteafvoer en de stabiliteit van het product bij het werk verbetert.

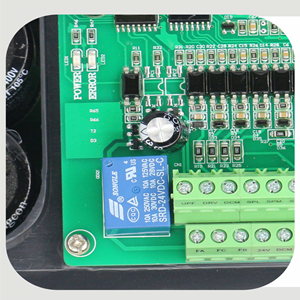

Montherboard met hoge prestaties

Bij overbelasting, afbrokkeling van de motor, overspanning, laagspanning, herstart door frequentiereeks na onmiddellijke stop, elektronische circuit, oververhitting, draaiende, directe start na aanschakeling,Fout reset, parameter slot PID, ect.

Onze omvormer draait.400 Hz 3-fase 220 VAls uw 3-fasemotor 400Hz is, kunt u de standaardinstelling controleren en deze rechtstreeks draaien.

• PD003=400
• PD004=400
• PD005=400
• pd072=400
• pd144=3000

Als uw 3-fase 220 V-motor50 Hz, zie de volgende instellingen.

• PD013=8om eerst de fabrieksinstellingen te herstellen
• PD003=50
• PD004=50
• PD005=50
• pd072=50
• PD144=3450
• PD002=1
• PD070=1

Als uw 3-fase 220 V-motor60 Hz, zie de volgende instellingen.

• PD013=8om eerst de fabrieksinstellingen te herstellen
• PD003=60
• PD004=60
• PD005=60
• pd072=60
• PD144=3450
• PD002=1
• PD070=1
