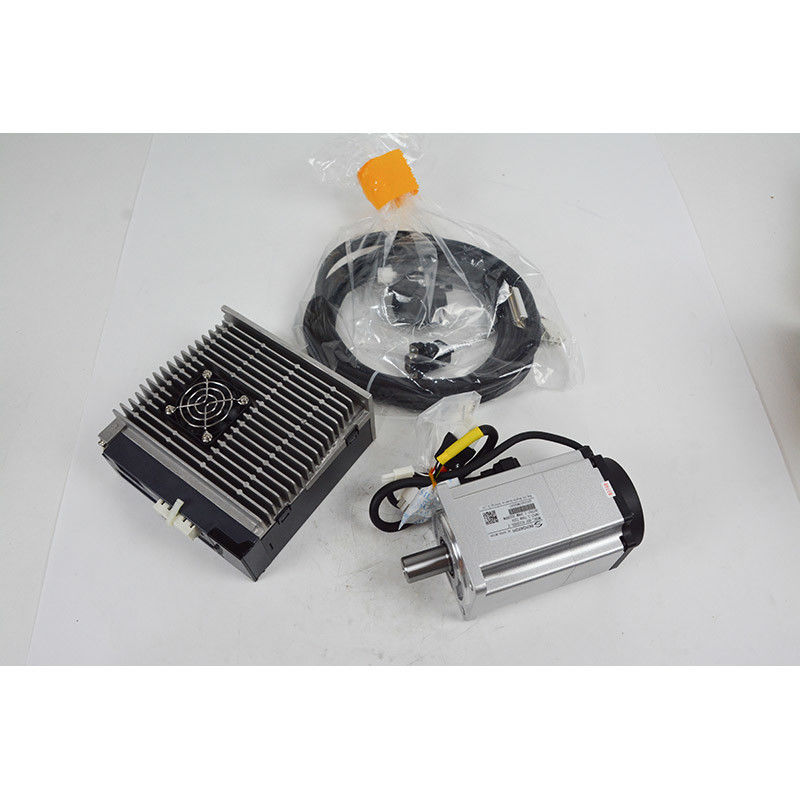

100W AC Servo Motor Kit 3000rpm 32Ncm Servo Motor Driver CNC Controller Kit 220V

Tekening van de motordimensie

Motorparameters

• Model: 40F-00330GCL
• Vermogen: 100 W
• Aantal palen: 10
• Nominale stroomtoevoer: 220 V
• Nominale snelheid: 3000 t/min.
• Maximaal toerental: 6000 t/min.
• Nominaal koppel: 0,318 Nm
• Instantane maximaal koppel: 0,954Nm
• Nominale stroom: 1,0A
• Piekstroom: 3,0 A
• Met rem: Nee
• Lijnweerstand: 18,8 Ohm
• Aantal codeerlijnen: 17 bit
• Isolatie klasse: F (((155°C)
• Beschermingsklasse: IP65

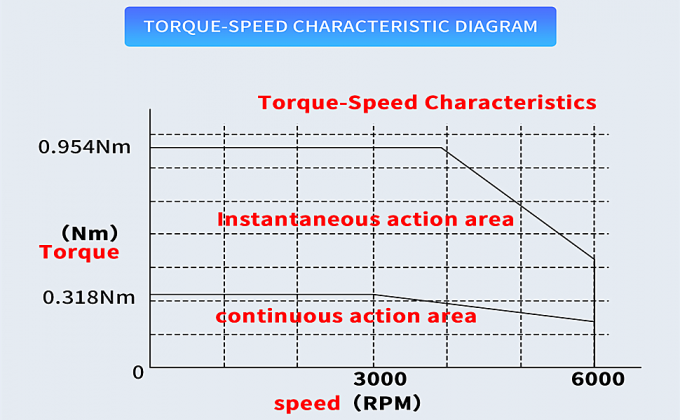

Schema van de kenmerken van het koppel en de snelheid

Parameters van de bestuurder

• Model:SDF04NKW
• Maximale stroom:9.5A
• Inlaatspanning: AC220V ((50-60Hz)
• Uitgangsfrequentie: 400 Hz
• Koelmethode: uitstraling door luchtkoeling
• Besturingsmodus: SVPWM-besturing
• Encoder: 17-bits absolute magnetische encoder met een enkele beurt
• Werktemperatuur: 0°C~+55°C
• Bergingstemperatuur: -20°C-80°C
• Beschermingsniveau: IP54

Parameters van de bestuurder

• Besturingsmodel: positiebeheersing/snelheidsbeheersing/koppelbeheersing/inching-operatie/RS485-communicatie
• Beschermingsfunctie: onderspanning, overspanning, overbelasting, overstroom, afwijking van de codeerfunctie, remmen, niet-toelaatbare positie, enz.
• Besturingsmodus: externe puls
• Externe commando-impuls-invoervorm: puls+vierkant, dubbele puls, A/B kwadrature
• Versnellingsbereik: 1:5000
• Bremsfunctie: ingebouwd
• Display en werking: zescijferig zevensegment LED-display, vierfunctiebediening

Voordeel

• 1.Matching met 17-bit single-turn absolute magnetische encoder, 5 paar polen, om de positionering nauwkeurigheid van een miljoenste te garanderen.
• 2.Standaard RS485 communicatiefunctie, realiseer upload en download netwerk controle
• 3.Alle invoer/uitvoerpoorten kunnen vrij worden gedefinieerd en hebben een sterke toepasbaarheid
• 4.Positieregeling, snelheidsregeling, koppelregeling Modbus;communicatie kan worden omgebouwd om te voldoen aan gemeenschappelijke toepassingen
• 5.Een verscheidenheid aan intelligente monitoringfuncties en bedieningspanelen zijn handig voor klanten om debug en diagnose te maken
• 6De interne eenvoudige PLC-functie kan in sommige eenvoudige besturingsgebeurtenissen volledig worden weggelaten en een oplossing met lagere kosten kan worden gerealiseerd.

Schema van de bedrading van de positiebeheersmodus (5V-invoersignaal met één eind)

Opmerking:

De functies van ingangspoort 1 - ingangspoort 6 kunnen worden gedefinieerd; voor meer details raadpleeg de parameters PN1110-PN116.

De functie van de uitgangspoort 1-uitgangspoort 3 kan worden gedefinieerd;voor meer details zie de parameters PN70-PN72.

Model voor positiecontrole

• Besturingsmodel: externe puls
• Externe commando-impuls-invoer:
• Vorm: impuls+richting cw/ccw A/B orthogonaliteit
• Maximale frequentiedifferentiële beweging: 1MHZ open collector: 200KHZ
• Elektronisch versnellingsverhouding: 1°32767/1°32767
• Versnellingsbereik: versnellingsverhouding: 1:5000
• Versnellingsverschuivingsgraad: versnellingsverschuivingsgraad: < ± 0,03 ((belasting 0 - 100%).< ± 0,05 (vermogen -15% - + 10%)
• Bevelvrij: lineaire tijdconstante 1 ms-10000 ms (0 r/min←→1000 r/min)
• Frequentiekarakteristiek: 300HZ

Schema van de bedrading van de positiebeheersmodus (24V enkel eindinvoersignaal)

Toepassing

Invoer/uitvoersignaal:

• locatie-signaaluitgang
• uitgangstype:ABZ-faselijndrijf-uitgang/Z-opencollector-uitgang
• Frequentiedivisieverhouding: 1/2251Frequentiedivisie
• Invoersignaal---7 punten fotoelektrische isolatie-invoer:
• Inputpunt kan worden gedefinieerd als een van de 21 soorten, zie parameterinstelling

Uitgangssignaal 4 -collector open

• plaats/snelheidsbereik
• Servo-alarm-uitgang
• Z-signaaluitgang
• remvermogen.

Draadloosheid van elektriciteitslijnen

L1, L2, L3, PE, U, V, W-afstand, dwarsdoorsnede ≥ 1,5 mm2 (AWG14-16).

L,N terminal, doorsnede ≥ 1,0 mm2 (AWG16-18).

Aarding:de aardingsdraad moet zo dik mogelijk zijn,aarding van aandrijving en servomotor bij de PE-terminal,aardingsweerstand < 100Ω

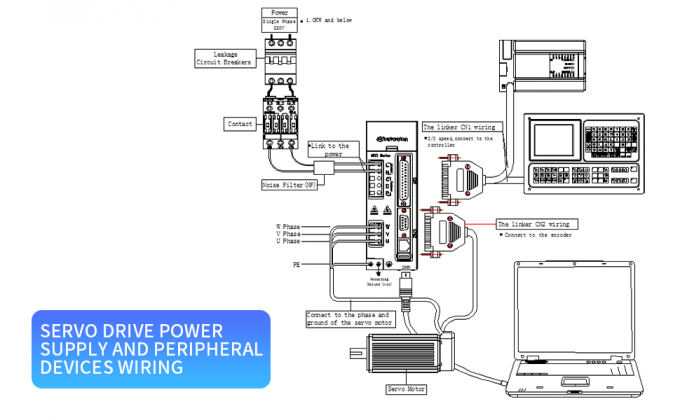

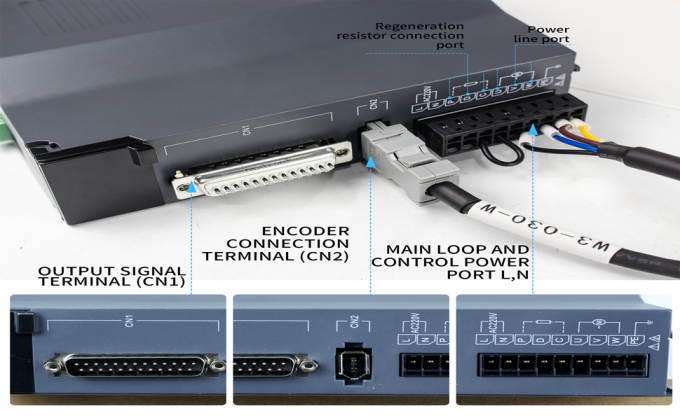

Servo-aandrijving en bedrading van randapparatuur

Toepassingsgebieden

AGV trolley, medische uitrusting, automatische deur, industriële robot, snijmachine, elektronische verwerking en detectie, solide coördinaten meetinstrument,CNC-versnellingsmachine,CNC-bewerkingsmachine

Industriële manipulatoren, halfgeleiderapparatuur, gravureapparatuur, meetapparatuur, medische apparatuur, robot en andere geautomatiseerde apparatuur op de markt.
