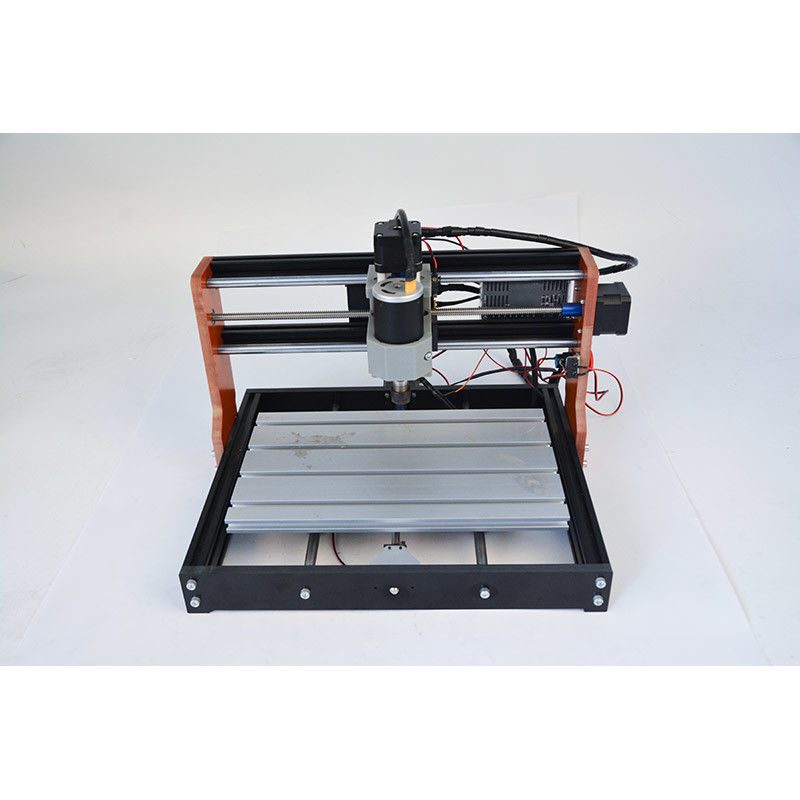

3018 Pro Router CNC-graveringsmachine met grensschakelaars en noodstop

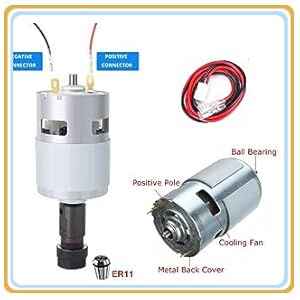

775 spindelmotor 100W 10000RPM

• Parameters van deze 775 spindel:100W spindelmotor (12-36V) 24V: 10.000 tpm/min
• Diameter montagegat:M4 schroefgat; Montagegatafstand: ongeveer 29 mm.
• Spil PWM-snelheid: Ondersteuning; vermogen 0-100% instelbaar
• Schachtdiameter: 15 mm;
• Motordiameter(zonder magnetische hoes): 42 mm
• Boren:10 stuks tip 0,1 mm, 20 graden, diameter 3,175 mm.

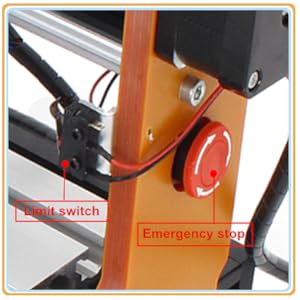

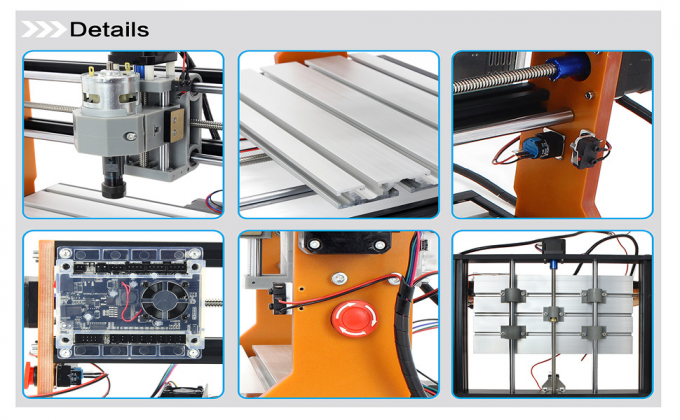

Met noodstop en XYZ-eindschakelaars

• De geüpgradede cnc 3018 pro-machine is meegeleverdnoodstopknopEnEindschakelaars voor de XYZ-as.

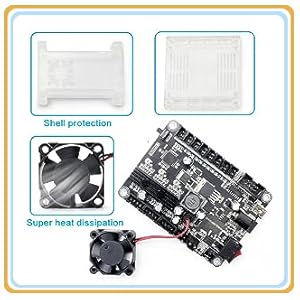

GRBL-controllerkaart

• Verbinding: USB (USB-CH340)
• Software: GRBL-controller, UniversalGcodeSender
• Ingangsspanning: 12-24VDC
• Master-chip:atmel 328P (arduino nano)
• Spindelaandrijvingschip:MOSFET (aanbevolen 24V, stroom: binnen 10A
• Ondersteuning stappenmotor:12V, maximale stroom van 2A of minder wordt aanbevolen binnen 1,5A en extra warmte. (Elke stappenmotor Nema17/Nema23)
• Voedingsinterface:5,5-2,5 mm DC-interface
• Ondersteuning van 3-pins module:ondersteuning voor 0,5W-20W-module

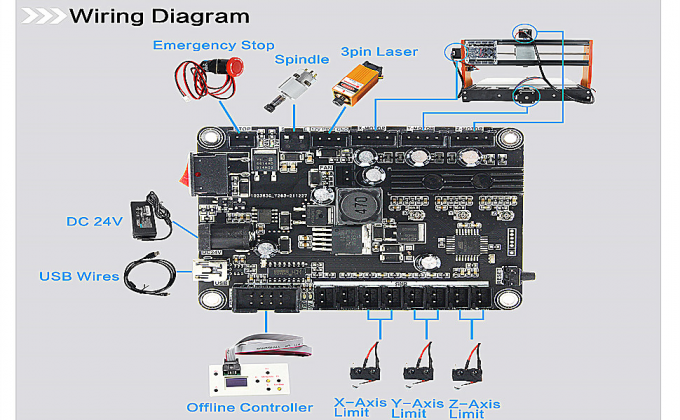

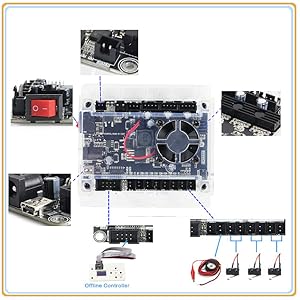

Poortspecificaties

• Eindschakelaar/sonde/Estop-poort:2-pins poort 2,54 mm pitch
• Module-aansluitpoort:3-pins poort 2,54 mm pitch
• Spindelaansluitpoort:2-pins poort VH3,96 mm pitch
• Stappenmotor poort:4-pins steek van 2,54 mm
• Voedingsinterface:5,5-2,5 mm DC-interface

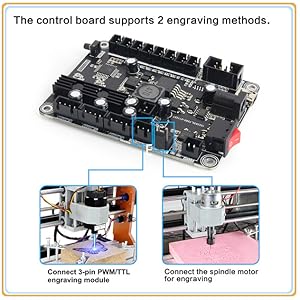

Ondersteuning van twee graveermethoden

• De besturingskaart ondersteunttwee graveermethoden, kunnen 24V-spindelmotor en 12V 3A max PWM 3-pins modules ondersteunen

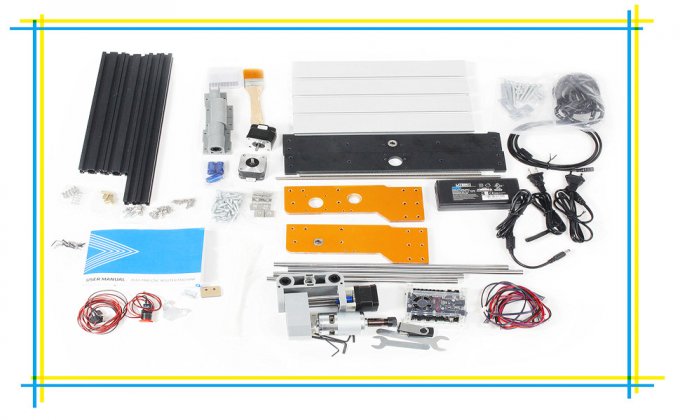

• Ons pakket wordt geleverd met een spilmotor, maar zonder de module op de afbeelding hierboven.

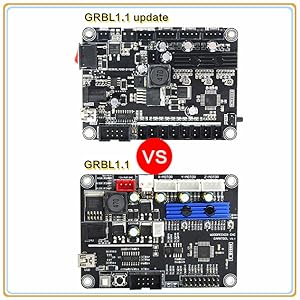

Vergeleken met de oude versie

• Voeg de functie van toeX/Y/Z-as eindschakelaarsGeoptimaliseerde de XYZ-limietpoort en de poort die op het apparaat is aangesloten, waardoor de bedrading en bediening eenvoudiger worden. Na installatie van de eindschakelaar, wanneer de XYZ-as voorbij de slag van de graveermachine beweegt, zal de eindschakelaar de machine ertoe aanzetten om automatisch te stoppen beweging.
• Voeg de functie van toenoodstopknopDeze functie kan worden gebruikt als er op het werk een noodstop nodig is, waardoor ons werk veiliger en efficiënter wordt.
• Voeg deaan/uit-knopschakelaaren verplaats de aan/uit-schakelaar van de onderkant naar de zijkant, eenvoudige bediening, meer veiligheid tijdens het gebruik van de machine.

Toepassingen

• Verbeterde CNC 3018 PRO Mini CNC-machineklein formaat, lichtgewicht, USB-interface, GRBL-besturingssystemen, geweldige cnc-routermachine voor beginners;
• Verbeterde 3018 PRO cnc-machine is zeer eenvoudig te installeren, met stabiele structuur.
• Belangrijkste toepassing: kan worden gegraveerdkunststof, hout, acryl, pvc, pcb, hout en dergelijke materialen.zacht metaalachtigkoper en aluminium en andere metalen materialen, maar kan geen hard metaal, jade of een andere zeer harde textuur van de items snijden.
• Als u de spil in een module verandert, kunt u ook de spil snijdenkraftpapier, hout, leer (portemonnee), bamboe, rubber.

Meer vragen en antwoorden

Vraag: De X-, Y- en Z-as van de machine kunnen niet worden verplaatst. Wat moet ik doen?

A: Controleer eerst of de draden correct zijn aangesloten, of de aan/uit-schakelaar van de besturingskaart is ingedrukt en controleer vervolgens of de koppeling is uitgeschakeld.

Vraag: Wat moet ik doen als de besturingskaart niet kan worden aangesloten? A: Sluit de software af, koppel de draad los en sluit deze opnieuw aan. Of update de firmware.

Vraag: Hoe kunnen de parameters worden gewijzigd wanneer de eindschakelaar is geactiveerd?

A: Voer de opdrachten 21=1 en 22=1 in.

Vraag: De gegraveerde afbeelding is omgekeerd, wat moet ik doen?

A: Voer het commando 3=2 of RST=* in

GRBL-software

• Ons pakket omvat een4G USB-flashdrive, kunt u downloadenEngelse gebruikershandleiding en GRBL-softwarevanaf de flashdrive.
• Bestandsformaten die door de software worden ondersteund:*.nc, *.ncc, *.ngc, *.tap,*.txt en *.cnc.
• Software gebruikt om Gcode te maken:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape enz.
