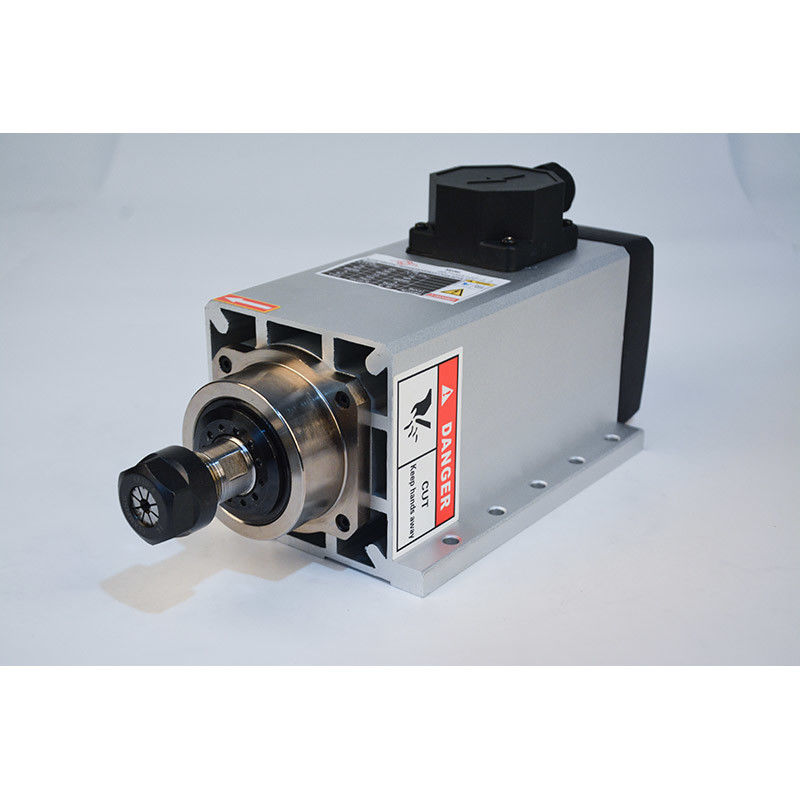

3 kW vierkante luchtkoeling spindelmotor 3000w voor CNC-graveringsfrees

3 kW ER20 Square Luchtgekoelde Spindelmotor Graverende frees

Specificatie:

Materiaal:Roestvrij staal

Grootte: 308*104*135 mm

Vermogen: 3Kw

Spanning:220VAC

Stroom:12A

Frequentie:300 Hz

Snelheid:18000 tpm

Koeling:met luchtkoeling

Afloop:met een breedte van niet meer dan 50 mm

met een breedte van meer dan 50 mm,met een breedte van niet meer dan 50 mm,

Lagerscheiding:Gras

Grootte van de collet: ER20

Vervaardiging van elektrische voertuigen:4 Keramische lagers

Nettogewicht:70,9 kg

Hoofdtoepassing:Hout, aluminium, steen, metaal, glas, PVC-industrie

Bedrading:De spindels "U1" verbinden de omvormer's U, spindels
"V1" verbinding Inverter V's, spindle V's "W1" verbinding Inverter W's, Ground no
Ik heb een aansluiting nodig, de omvormer is R S T, twee pinnen verbinden 220VAC.

1. Structurele kenmerken

1) Elektrische hogesnelheid hoofddrager alle nemen de keramische lager, as
Verbeteren van de spindel in de hogesnelheidsrotatie ondersteunen
stijfheid en precisie slijpwerk.

2) Voorafgaand aan het rijden, rotatie van de as met de hand.
rotatie veroorzaakt door temperatuurstijging, gebruik van circulerende koelvloeistof
Het systeem om te elimineren.

2Gebruiksaanwijzing.

1) Bij gebruik moet eerst de koelwaterpijp worden aangesloten, de spindel het koelwater laten aansluiten en vervolgens starten.

2) Voordat u rijdt, draait u met de handspindel.
flexibel, moet u probleemoplossing, en dan controleer de richting van
rotatie van de spindel van de spindel einde om te zien of de wedstrijd moet
draaien tegen de klok in de richting van de stroom bedrading moet worden veranderd om het
consistent.

3) Voor het rijden mag het koelwater voor het slijpen van het werkstuk niet in de
voorkant van de spindeldoos, om te voorkomen dat de voorkant van het lagerdoos wordt afgesloten
de motor mag niet in het water komen,
Na het inschakelen van de motor, wanneer u in het slijpen van het werkstuk te leven
het slijpmiddel van het werkstuk open.
koelmiddel uitschakelen, en dan de spindelmotor sluiten.

3Onderhoud en onderhoud

1) gemotoriseerde spindel met middelfrequente voedingsvoorziening met nominale spanning,
de frequentie moet overeenstemmen met de elektrische spindeltechnologie
Parameters, gemotoriseerde spindel rotatiesnelheid kan de frequentie te veranderen
om aan te passen, ook recht evenredig aan de spanningsverandering.

2) Wanneer de spindel tijdelijk niet in gebruik is, moet gecomprimeerde lucht worden gebruikt
Om het koelmiddel te laten afkoelen, sluit je het gat af.
De oppervlakte moet worden bekleed met roestvrije olie.
apparaat op een droge plaats.

3) Bij vervanging van de spindel van de lagers, de beste professionele en technische
Gebruik speciaal gereedschap, stator spoel niet
worden verwijderd.
